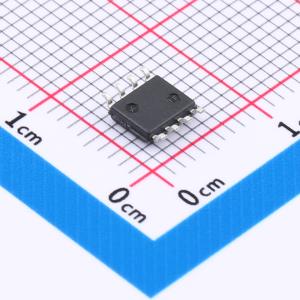

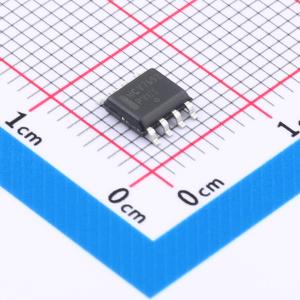

温馨提醒：图片仅供参考，商品以实物为准
NCV7692D10R2G
汽车LED灯用恒流控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCV7692是一种使用外部NPN双极型器件结合反馈电阻来调节电流以驱动LED的设备。该设备的目标应用是汽车后组合灯。单个驱动器为用户提供了将单通道添加到多通道系统的灵活性。通过PWM输入引脚提供专用调光功能。当检测到开路或短路时，个别驱动器会关闭。通过与双极型晶体管串联的外部电阻可以轻松编程LED亮度级别。使用电阻使用户能够在大范围电流下灵活使用该设备。单个NCV7692设备可以操作多串LED。回退功率限制在过电压条件下减少驱动电流。该设备采用SOIC-8封装。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV7692D10R2G
- 商品编号
- C509082
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.1252克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 50V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电流 | 150mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
NCV7692是一种使用外部NPN双极型器件结合反馈电阻来调节电流以驱动LED的设备。该设备的目标应用是汽车后组合灯。单个驱动器为用户提供了将单通道添加到多通道系统的灵活性。通过PWM输入引脚提供专用调光功能。当检测到开路或短路时，个别驱动器会关闭。
通过与双极型晶体管串联的外部电阻可以轻松编程LED亮度级别。使用电阻使用户能够在大范围电流下灵活使用该设备。单个NCV7692设备可以操作多串LED。回退功率限制在过电压条件下减少驱动电流。
该设备采用SOIC-8封装。
应用领域
- 后组合灯（RCL）
- 日间行车灯（DRL）
- 雾灯
- 中央高位刹车灯（CHMSL）阵列
- 转向信号及其他外部调制应用
- 通用汽车线性电流LED驱动器
