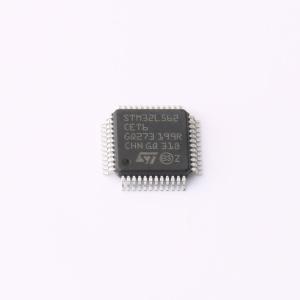

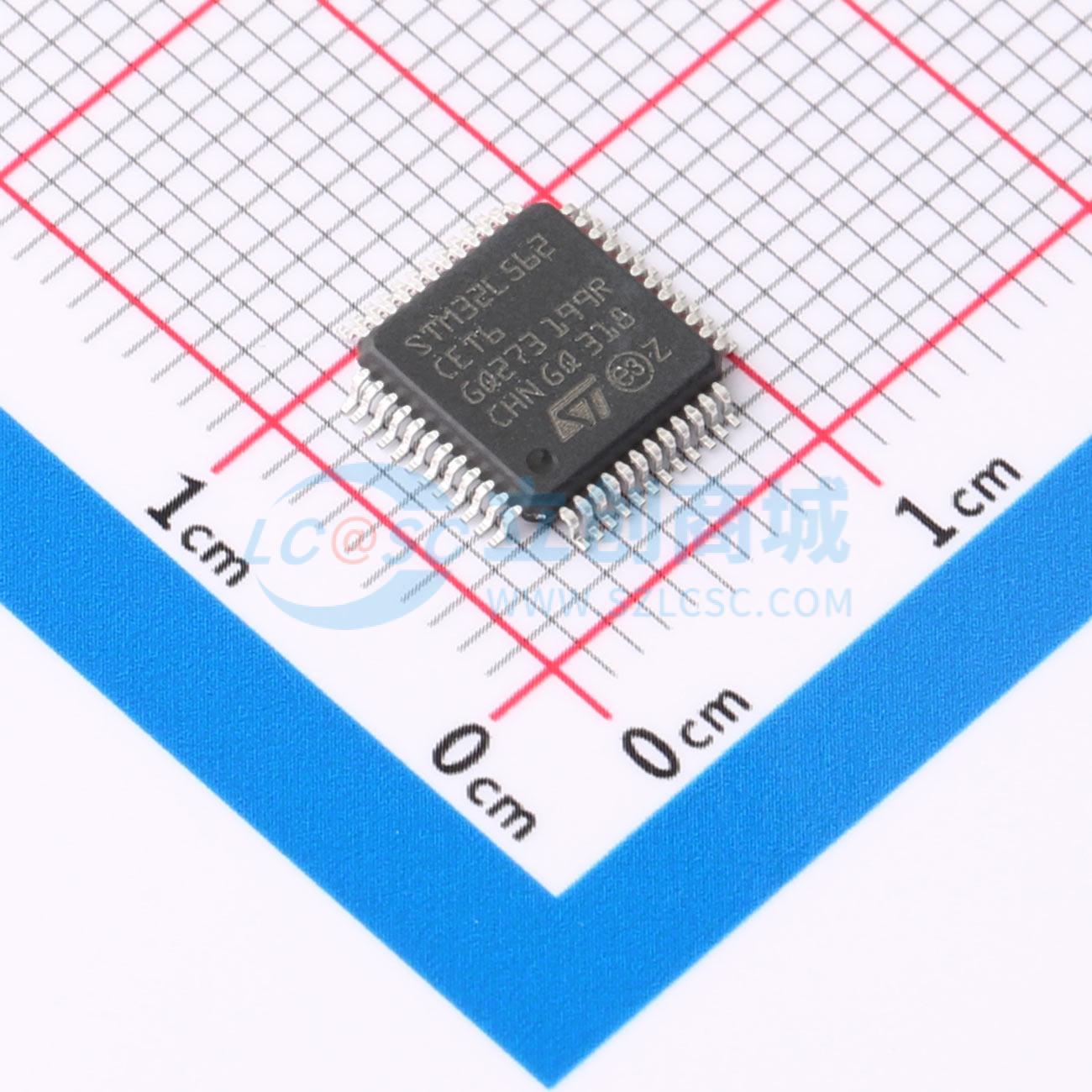

STM32L562CET6
带FPU的超低功耗110 MHz Arm Cortex-M33 MCU，采用Trust Zone技术，具有512 KB Flash存储器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L562CET6
- 商品编号
- C509126
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M33 | |
| CPU最大主频 | 110MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 512KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 256KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 38 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
这是一款超低功耗的32位MCU，基于Arm® Cortex®-M33核心，集成TrustZone®和FPU，性能可达165DMIPS，配备最多512KB Flash和256KB SRAM，支持SMPS、AES和PKA。
商品特性
- 超低功耗与FlexPowerControl：电源范围1.71V至3.6V，温度范围-40℃至85/125℃；VBAT模式下电流187nA，Shutdown模式17nA（5个唤醒引脚），Standby模式108nA（5个唤醒引脚）、222nA（带RTC），Stop2模式3.16μA（带RTC），Run模式106μA/MHz（LDO模式）、62μA/MHz@3V（SMPS降压转换器模式）；Stop模式唤醒时间5μs；除Shutdown外所有模式支持掉电复位（BOR）。
- 核心：Arm® 32位Cortex®-M33 CPU，带TrustZone®和FPU。
- ART加速器：8KB指令缓存，支持从Flash和外部存储器0等待状态执行，频率最高110MHz，带MPU，支持165DMIPS和DSP指令。
- 性能基准：1.5 DMIPS/MHz（Drystone 2.1），442 CoreMark®（4.02 CoreMark®/MHz）。
- 能源基准：370 ULPMark-CP®得分，54 ULPMark-PP®得分，27400 SecureMark-TLS®得分。
- 封装：LQFP48（7×7mm）、LQFP64（10×10mm）、LQFP100（14×14mm）、LQFP144（20×20mm）、UFBGA132（7×7mm）、UFQFPN48（7×7mm）、WLCSP81（4.36×4.07mm）。
- 存储器：最多512KB Flash（双 bank 读写同时进行），256KB SRAM（含64KB带硬件奇偶校验）；外部存储器接口支持SRAM、PSRAM、NOR、NAND和FRAM；OCTOSPI存储器接口。
- 安全：Arm® TrustZone®及可安全配置的I/O、存储器和外设；灵活的生命周期方案（带RDP读保护）；启动入口和隐藏保护区域（HDP）提供信任根；嵌入式RSS支持SFI（安全固件安装）；TF-M支持安全固件升级；AES协处理器；公钥加速器；Octo-SPI外部存储器实时解密；HASH硬件加速器；主动防篡改及防温度、电压、频率攻击；符合NIST SP800-90B的真随机数生成器；96位ID；512字节OTP（一次性可编程）用于用户数据。
- 通用输入输出：最多114个快速I/O（带中断能力，多数耐受5V），最多14个独立供电低至1.08V的I/O。
- 电源管理：嵌入式稳压器（LDO），带三个可配置范围输出；嵌入式SMPS降压转换器；支持外部SMPS。
- 时钟管理：4至48MHz晶体振荡器；32kHz RTC用晶体振荡器（LSE）；内部16MHz工厂校准RC（±1%）；内部低功耗32kHz RC（±5%）；内部多速100kHz至48MHz振荡器（由LSE自动校准，精度优于±0.25%）；内部48MHz带时钟恢复；3个PLL（用于系统时钟、USB、音频、ADC）。
- 定时器和看门狗：16个定时器（2个16位高级电机控制、2个32位和5个16位通用、2个16位基础、3个低功耗16位（Stop模式可用）），2个看门狗，2个SysTick定时器；RTC带硬件日历、闹钟和校准。
- 通信外设：1个USB Type-C™/USB供电控制器；1个USB 2.0全速无晶体方案（LPM和BCD）；2个SAI（串行音频接口）；4个I2C FM+（1Mbit/s，SMBus/PMBus™）；6个USART（ISO7816、LIN、IrDA、调制解调器）；3个SPI（USART和OCTOSPI在SPI模式下共7个）；1个FDCAN控制器；1个SDMMC接口。
- DMA控制器：2个DMA控制器，14个DMA通道。
- 电容感应通道：最多22个，支持触摸键、线性和旋转触摸传感器。
- 模拟外设（独立供电）：2个12位ADC（5Msps，硬件过采样可达16位，200μA/Msps）；2个12位DAC输出（低功耗采样保持）；2个带内置PGA的运算放大器；2个超低功耗比较器；4个sigma delta调制器数字滤波器。
- CRC计算单元。
- 调试：支持串行线调试（SWD）、JTAG、嵌入式跟踪宏单元（ETM）。
