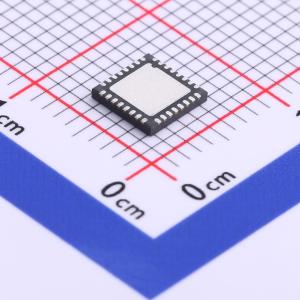

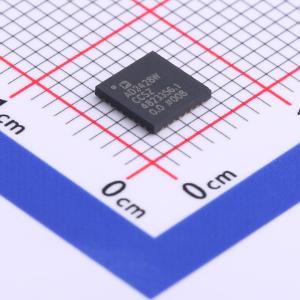

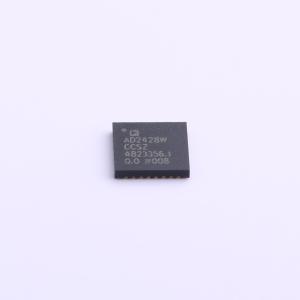

AD2428WCCSZ

汽车音频总线（A²B）可在节点间实现长达15米的多通道I2S/TDM连接。它将双向同步脉冲编码调制（PCM）数据（如数字音频）、时钟和同步信号嵌入到一对差分线上。A²B支持直接点对点连接，允许位于不同位置的多个节点以菊花链形式连接，参与和/或使用时分复用通道内容。

A²B是单主多从系统，主机控制器处的收发器芯片为主机。主机为所有从节点生成时钟、同步和帧。主A²B芯片可通过控制总线（I²C）进行编程，以实现配置和回读。该控制总线的扩展功能嵌入在A²B数据流中，可直接访问从收发器的寄存器和状态信息，还能实现远距离的I²C到I²C通信。

收发器可通过多通道I²S/TDM接口直接连接通用数字信号处理器（DSP）、现场可编程门阵列（FPGA）、专用集成电路（ASIC）、麦克风、模数转换器（ADC）、数模转换器（DAC）和编解码器。它还提供PDM接口，可直接连接多达四个PDM数字麦克风。

最后，收发器还支持A²B总线供电功能，即主节点通过与通信链路相同的菊花链双绞线电缆向从节点提供电压和电流。

• 线路拓扑：单主多从，节点间距可达75米，总电缆长度可达40米
• 远距离通信：同步数据，多通道I2S/TDM到I2S/TDM，所有节点时钟同步、相位对齐，从节点到从节点通信低延迟，控制和状态信息，I²C到I²C，远距离GPIO
• 总线供电或从节点本地供电
• 可通过SigmaStudio图形化软件工具进行配置
• 适用于汽车应用
• 可配置为A²B总线主节点或从节点（AD2428W）
• I²C接口
• 8位至32位多通道I2S/TDM接口，I2S/TDM/PDM可编程数据速率，最多32个上行和32个下行通道
• 主节点或从节点上4个高动态范围麦克风的PDM输入
• 支持在配备多达4个PDM麦克风的节点上接收I2S数据
• 每个收发器都有唯一ID寄存器
• 支持交叉或直通电缆连接
• 可编程设置以优化EMC性能

• 汽车音频通信链路
• 主动降噪
• 免提和车内通信的麦克风阵列
