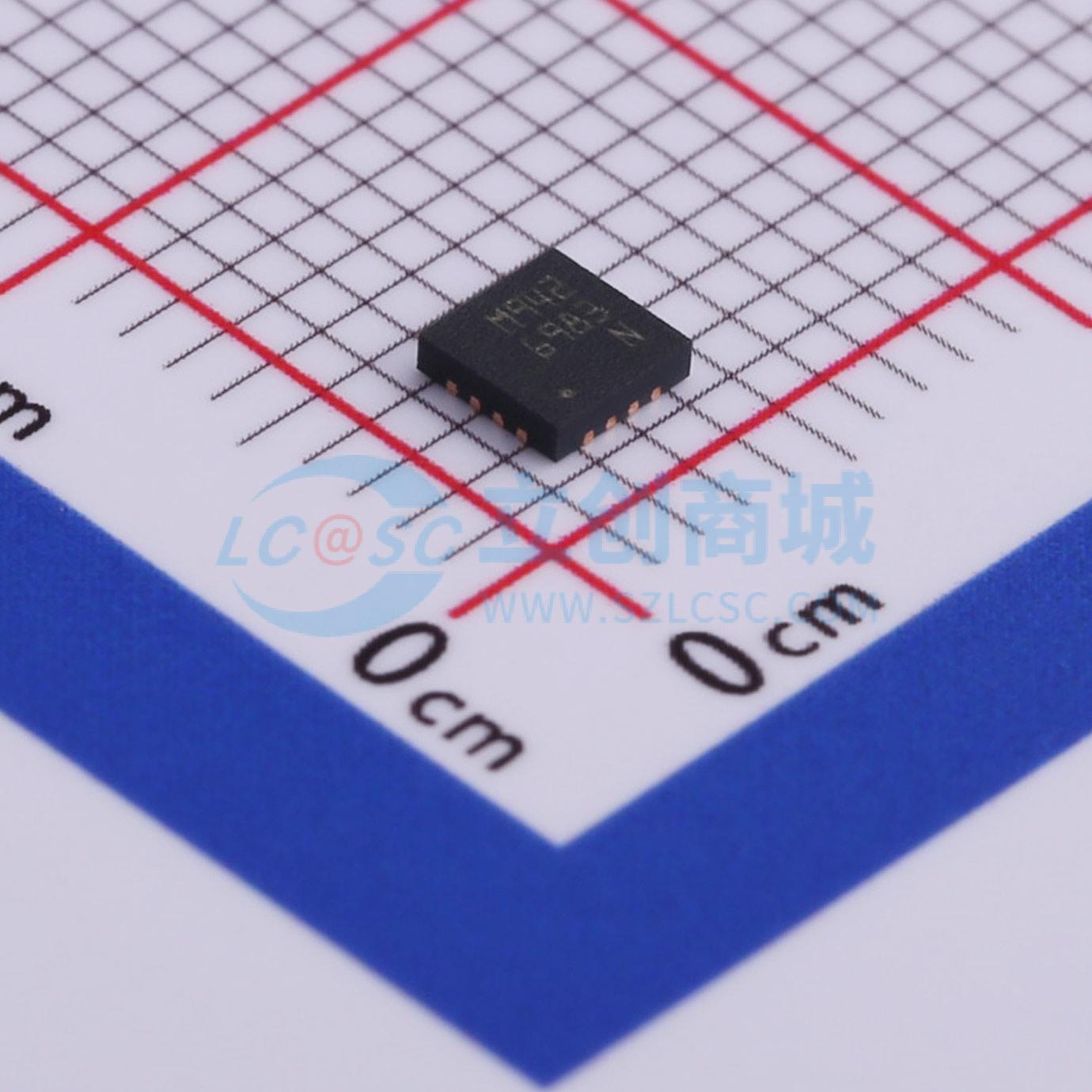

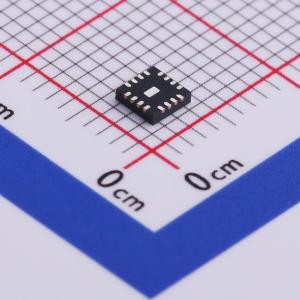

温馨提醒：图片仅供参考，商品以实物为准

L6983NQTR

描述: 具有 17 μA 静态电流的 38 V、3 A 同步降压转换器
品牌名称: ST(意法半导体)
商品型号: L6983NQTR
商品编号: C509128
商品封装: TQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.048克(g)

商品参数

商品概述

L6983是一款易于使用的同步单片降压稳压器，能够向负载提供高达3 A的直流电流。较宽的输入电压范围使该器件适用于广泛的应用场景。L6983基于峰值电流模式架构，采用3x3 QFN16封装，并具备内部补偿功能，从而最大限度地降低了设计复杂度和尺寸。 L6983有低功耗模式（LCM）和低噪声模式（LNM）两种版本。LCM在轻载时可实现最高效率，并能控制输出电压纹波，因此该器件适用于电池供电的应用。LNM使开关频率保持恒定，并在轻载运行时将输出电压纹波降至最低，满足对低噪声敏感的应用要求。L6983允许在200 Hz - 2.2 MHz范围内选择开关频率，还可选择扩频功能以改善电磁兼容性（EMC）。 EN引脚提供使能/禁用功能。禁用时，典型关断电流为2 μA。一旦EN引脚被拉高，器件即被启用，并启动内部1.3 ms的软启动。L6983具备电源正常（Power Good）开集电极，用于监控反馈（FB）电压。对两个功率元件进行逐脉冲电流检测，可实现有效的恒流保护，热关断功能可防止热失控。

商品特性

3.5 V至38 V的工作输入电压
输出电压范围为0.85 V至输入电压（VIN）
提供3.3 V和5 V固定输出电压版本
3 A直流输出电流
17 μA工作静态电流
内部补偿网络
两种不同版本：轻载高效的LCM版本和适用于对噪声敏感应用的LNM版本
2 μA关断电流
内部软启动
使能功能
过压保护
输出电压排序
热保护
200 kHz至2.2 MHz可编程开关频率，搭配低等效串联电阻（ESR）电容可保持稳定
可选扩频功能以改善电磁兼容性（EMC）
电源正常（Power Good）信号
LNM器件可与外部时钟同步
QFN16封装

应用领域

专为24 V总线工业电源系统设计
24 V电池供电设备
分布式智能节点
传感器和始终开启的应用
低噪声应用

数据手册PDF

放大查看下载PDF

交货周期

订货7-9个工作日

购买数量

(1个/圆盘，最小起订量 3000 个)

个

起订量：3000 个1个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~38V
	输出电流	3A
	开关频率	2.2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
