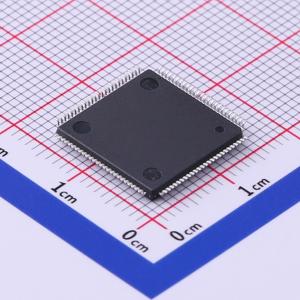

温馨提醒：图片仅供参考，商品以实物为准
STM32L552VET6
带FPU的超低功耗110 MHz Arm Cortex-M33 MCU，采用Trust Zone技术，具有512 KB Flash存储器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L552VET6
- 商品编号
- C509124
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 0.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M33 | |
| CPU最大主频 | 110MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 512KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 256KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 83 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
超低功耗Arm® Cortex®-M33 32位MCU+TrustZone®+FPU，165 DMIPS，最高512 KB闪存，256 KB SRAM，SMPS
商品特性
- 超低功耗与FlexPowerControl：电源供应1.71 V至3.6 V；温度范围-40℃至85/125℃；批量采集模式（BAM）；VBAT模式下187 nA（为RTC和32x32位备份寄存器供电）；关机模式下17 nA（5个唤醒引脚）；待机模式下108 nA（5个唤醒引脚）；带RTC的待机模式下222 nA；带RTC的停止2模式下3.16 μA；运行模式下106 μA/MHz（LDO模式）；3 V时运行模式下62 μA/MHz（SMPS降压转换器模式）；从停止模式唤醒需5 μs；除关机模式外所有模式均有掉电复位（BOR）
- 核心：Arm® 32位Cortex®-M33 CPU，带TrustZone®和FPU
- ART加速器：8 KB指令缓存，允许从闪存和外部存储器零等待状态执行；频率最高110 MHz，MPU，165 DMIPS和DSP指令
- 性能基准：1.5 DMIPS/MHz（Drystone 2.1）；442 CoreMark®（4.02 CoreMark®/MHz）
- 能源基准：370 ULPMark-CP®得分；54 ULPMark-PP®得分；27400 SecureMark-TLS®得分
- 封装：LQFP48（7×7 mm）、LQFP64（10×10 mm）、LQFP100（14×14 mm）、LQFP144（20×20 mm）、UFBGA132（7×7 mm）、UFQFPN48（7×7 mm）、WLCSP81（4.36×4.07 mm）
- 存储器：最高512 KB闪存（两个可读写的存储库）；256 KB SRAM（含64 KB带硬件奇偶校验）；支持SRAM、PSRAM、NOR、NAND和FRAM存储器的外部存储器接口；OCTOSPI存储器接口
- 安全性：Arm® TrustZone®和可安全访问的I/O、存储器和外设；带RDP（读出保护）的灵活生命周期方案；通过启动入口和隐藏保护区域（HDP）实现信任根；通过嵌入式RSS（根安全服务）实现SFI（安全固件安装）；支持带TF-M的安全固件升级；HASH硬件加速器；主动防篡改及针对温度、电压和频率攻击的保护；符合NIST SP800-90B的真随机数生成器；96位ID；512字节OTP（一次性可编程）用于用户数据
- 通用输入输出：最多114个快速I/O（带中断能力，多数耐受5 V），最多14个独立供电低至1.08 V的I/O
- 电源管理：嵌入式稳压器（LDO），带三个可配置范围输出以供电数字电路；嵌入式SMPS降压转换器；支持外部SMPS
- 时钟管理：4至48 MHz晶体振荡器；用于RTC的32 kHz晶体振荡器（LSE）；内部16 MHz工厂微调RC（±1%）；内部低功耗32 kHz RC（±5%）；内部多速100 kHz至48 MHz振荡器（由LSE自动微调，精度优于±0.25%）；带时钟恢复的内部48 MHz振荡器；3个PLL（用于系统时钟、USB、音频、ADC）
- 定时器和看门狗：16个定时器（2个16位高级电机控制定时器、2个32位和5个16位通用定时器、2个16位基本定时器、3个低功耗16位定时器（可在停止模式使用）、2个看门狗、2个SysTick定时器）；带硬件日历、闹钟和校准的RTC
- 通信外设：1个USB Type-C™/USB供电控制器；1个USB 2.0全速无晶体解决方案（LPM和BCD）；2个SAI（串行音频接口）；4个I2C FM+（1 Mbit/s，SMBus/PMBus™）；6个USART（ISO 7816、LIN、IrDA、调制解调器）；3个SPI（USART和OCTOSPI在SPI模式下共7个SPI）；1个FDCAN控制器；1个SDMMC接口
- DMA控制器：2个DMA控制器，14个DMA通道
- 电容感应通道：最多22个电容感应通道，支持触摸键、线性和旋转触摸传感器
- 模拟外设（独立供电）：2个12位ADC（5 Msps，硬件过采样最高16位，200 μA/Msps）；2个12位DAC输出（低功耗采样保持）；2个带内置PGA的运算放大器；2个超低功耗比较器；4个用于sigma delta调制器的数字滤波器
- CRC计算单元
- 调试：开发支持（串行线调试（SWD）、JTAG、嵌入式跟踪宏单元™（ETM））
