NCV7683DQR2G

NCV7683 由八个线性可编程恒流源组成。该部件专为基于LED的后组合灯和汽车应用中的闪烁功能的调节和控制而设计。使用NCV7683进行系统设计时，可以设置两个编程级别的停止（100%占空比）和尾灯照明（可编程占空比），或者可以选择实施外部PWM控制。

LED亮度级别可以通过两个外部电阻轻松编程（停止状态编程为绝对电流值，尾灯状态编程为占空比）。通过选择使用外部镇流FET，可以在需要高电流的设计中实现功率分配。回退功率限制在过电压条件下减少驱动电流。这对于没有使用外部FET的低功耗应用特别有用。

序列化功能通过单独的引脚激活、控制和编程。除了对序列间隔进行编程外，该设备还可以对8个独立输出通道、4对输出通道、2组四通道输出或同时对所有8个通道进行排序（用于高电流下的多IC使用）。

该设备的增强特性包括全局使能功能和显示排序功能。

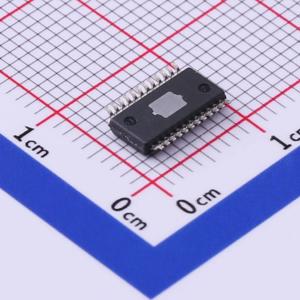

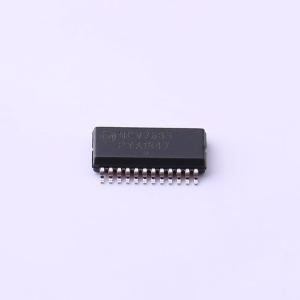

该设备采用SSOP-24封装，并带有裸露焊盘。

• 后组合灯（RCL）
• 日间行车灯（DRL）
• 雾灯
• 中央高位刹车灯（CHMSL）阵列
• 转向信号灯及其他外部调制应用
• 标识灯
