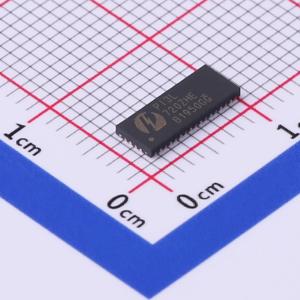

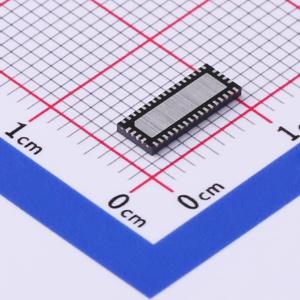

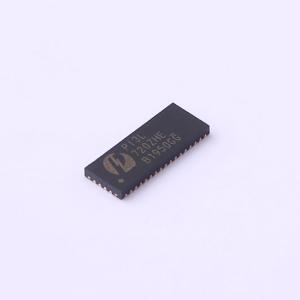

温馨提醒：图片仅供参考，商品以实物为准

PI3L720ZHEX

2:1多路复用/解复用千兆以太网局域网开关，带电源关闭模式

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 8通道2:1多路复用/解复用LAN开关，具有高阻输出。低通道电阻和I/O电容，传播延迟小于250ps。设备将千兆以太网收发器(PHY)设备的差分输出复用到两个对应的B或C输出中的一个。
品牌名称: DIODES(美台)
商品型号: PI3L720ZHEX
商品编号: C508244
商品封装: TQFN-42-EP(3.5x9)
包装方式: 编带
商品毛重: 0.149克(g)

商品参数

商品概述

PI3L720是一款具有高阻输出的8通道2:1多路复用器/解复用器局域网开关。其行业领先优势包括：由于通道电阻和I/O电容较低，传播延迟小于250ps。该器件将来自千兆以太网收发器（PHY）设备的差分输出多路复用到两个对应的B或C输出之一。该开关是双向的，输出端的高速信号几乎没有衰减。它专为低位间偏斜、高通道间噪声隔离而设计，并且与多种标准兼容，如10/100/1000 Base-T（以太网）。 PI3L720提供一个掉电输入（PD），在移动时可将设备置于待机模式（PD = 1），无需外部电源开关。通常，该器件可用于在低压局域网应用中替代机械继电器，这些应用通过隔离变压器，利用CAT 5或CAT 6非屏蔽双绞线电缆连接物理层。

商品特性

1:2千兆局域网开关
支持掉电功能
低位间偏斜：200ps
极低串扰：在50MHz时为–75dB
状态指示灯LED与以太网对一起切换
VDD工作范围：+3.0V至+3.6V
增强型ESD保护（在A、B、C、LED引脚上）：–8kV（接触放电）、–1.0kV（机器模型）、11kV（人体模型）
带宽>650 MHz
封装：42引脚TQFN（3.5 x 9mm，0.5间距）

应用领域

双物理层设备共享一个接口连接器，或一个控制器连接双连接器用于对接
为10/100/1000 Mbit以太网路由信号

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	-
	工作电压	3V~3.6V
	导通电阻(Ron)	4Ω

	属性	参数值
	工作温度	-40℃~+85℃
	导通电容(Con)	8pF
	带宽	650MHz
	传播延迟(tpd)	250ps
