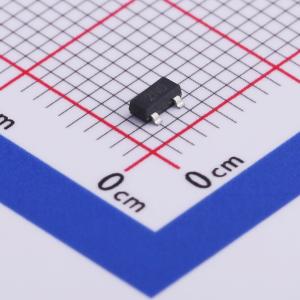

温馨提醒：图片仅供参考，商品以实物为准
ZXT11N20DFTA
NPN 电流:2.5A 电压:20V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：BVCEO = 20V。 低饱和电压：VCE(sat) < 12mV @ 100mA。 连续集电极电流 IC = 2.5A。 低等效导通电阻：Rsat = 40mΩ。 完全无铅，完全符合 RoHS 标准。 无卤素和锑，环保器件。应用：DC-DC 转换器。 电源管理功能
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXT11N20DFTA
- 商品编号
- C508262
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 2.5A | |
| 集射极击穿电压(Vceo) | 20V | |
| 耗散功率(Pd) | 625mW | |
| 直流电流增益(hFE) | 200@10mA,2V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 160MHz | |
| 集电极截止电流(Icbo) | 100nA | |
| 集射极饱和电压(VCE(sat)) | 7mV | |
| 工作温度 | -55℃~+150℃ | |
| 射基极击穿电压(Vebo) | 7.5V |
商品特性
- 集电极 - 发射极击穿电压 (BVCEO) = 20 V
- 低饱和电压：在 100 mA 电流下，集电极 - 发射极饱和电压 (VCE(sat)) < 12 mV
- 集电极连续电流 (IC) = 2.5 A
- 低等效导通电阻，饱和电阻 (Rsat) = 40 mΩ
- 完全无铅，完全符合 RoHS 标准
- 无卤素和锑，“绿色”器件
应用领域
- 直流 - 直流转换器
- 电源管理功能
- 电源开关
- 电机控制
