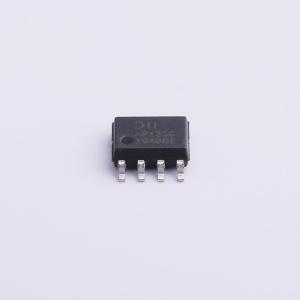

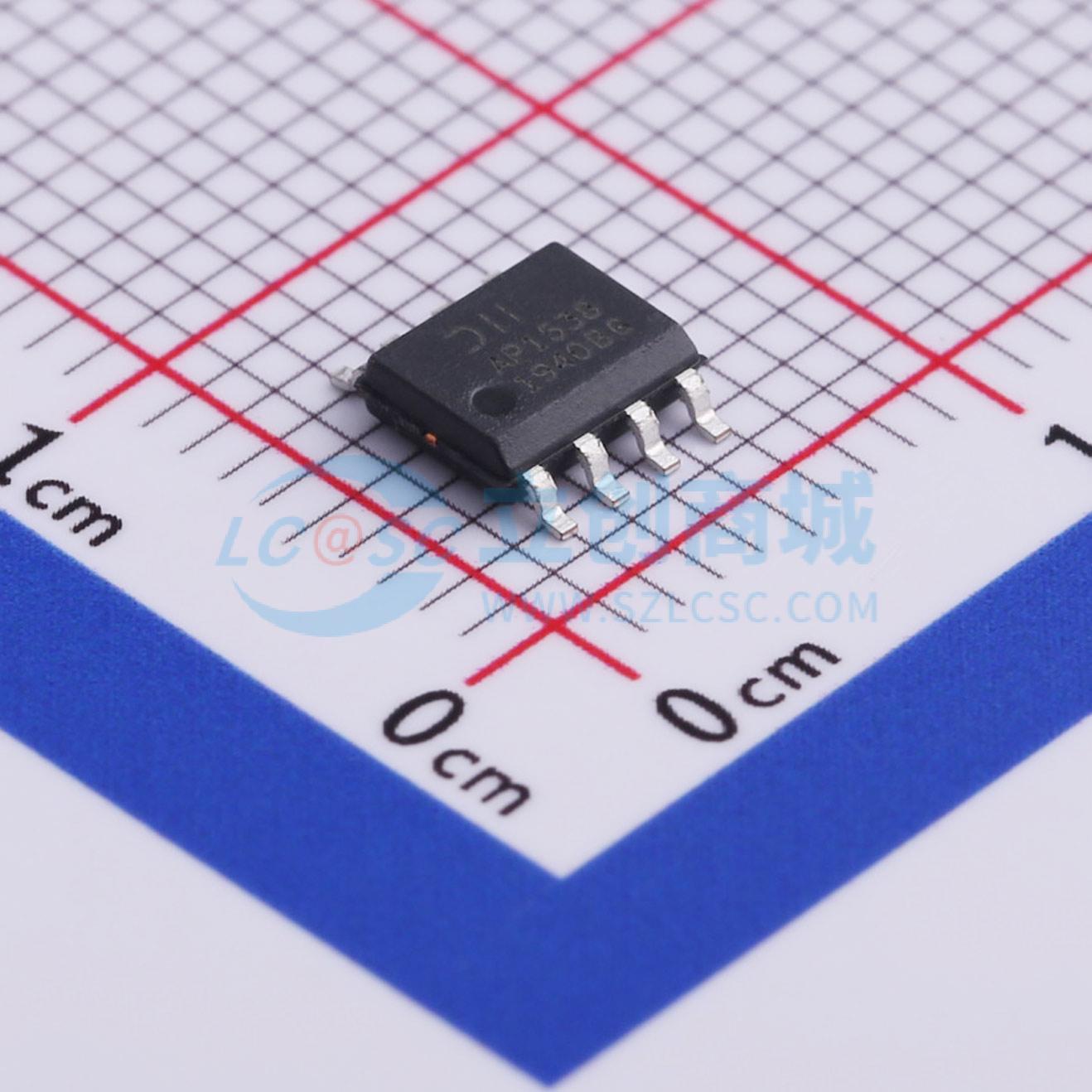

AP1538SG-13
18V 3A 300KHz 降压转换器
SMT扩展库PCB免费打样
- 描述
- AP1538是一款采用PWM控制的降压开关调节器,提供低纹波电源、高效率和优异的瞬态特性。它包括参考电压源、振荡电路、误差放大器和内部PMOS。该转换器还包含软启动电路、过流保护和短路保护功能。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP1538SG-13
- 商品编号
- C507870
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.112克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.6V~18V | |
| 输出电压 | 800mV~18V | |
| 输出电流 | 3A | |
| 开关频率 | 300kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AP1538由采用PWM控制的降压型开关稳压器组成。这些器件包括基准电压源、振荡电路、误差放大器和内部PMOS。 AP1538提供低纹波电源、高效率和出色的瞬态特性。PWM控制电路能够将占空比从0线性变化到99%。该转换器还包含一个误差放大器电路以及一个软启动电路，可防止启动时出现过冲。内置使能功能、过流保护功能和短路保护功能，当发生过流保护（OCP）或短路保护（SCP）时，工作频率将从300KHz降至50KHz。此外，内置了内部补偿模块，以减少外部元件数量。 通过添加内部P沟道功率MOS、线圈、电容和外部连接的二极管，这些IC可作为降压型开关稳压器工作。当与SOP - 8L和SOP - 8L - DEP微型封装配合使用时，它们可作为便携式设备的理想电源单元，具有低电流消耗等出色特性。由于该转换器可承受高达18V的输入电压，因此也适用于通过交流适配器供电。
商品特性
- 输入电压：3.6V至18V
- 输出电压：0.8V至VCC
- 输出电流：高达3A
- 占空比：0%至99% PWM控制
- 振荡频率：典型值300KHz
- 类软启动、电流限制和使能功能
- 热关断功能
- 内置内部SW P沟道MOS
- SOP - 8L和SOP - 8L - DEP：采用“绿色”模塑料（无溴、锑），完全无铅且符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 电脑主板
- 液晶显示器
- 显卡
- DVD视频播放器
- 电信设备
- ADSL调制解调器
- 打印机及其他外围设备
- 微处理器核心电源
