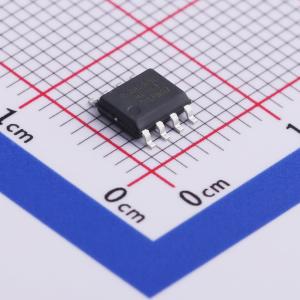

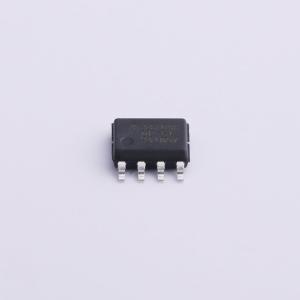

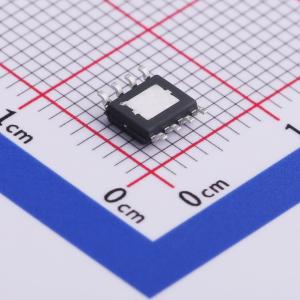

温馨提醒：图片仅供参考，商品以实物为准
APR34309CMPTR-G1
50V 3.3V~6V
- 品牌名称
- DIODES(美台)
- 商品型号
- APR34309CMPTR-G1
- 商品编号
- C507890
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.109克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 3.3V~6V | |
| 开关频率 | 26.67kHz~55.56kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 2.2W | |
| 最大占空比 | 18% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 50V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 前沿消隐；同步整流驱动；短路保护(SCP)；欠压锁定；过压保护(OVP) | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | DCM | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
DIODESTM APR34309C是一款次级侧组合IC，它将一个N沟道MOSFET和一个为DCM工作模式下的同步整流（SR）设计的驱动电路相结合。它还集成了用于初级侧控制系统的输出电压检测功能。N沟道MOSFET针对低栅极电荷、低导通电阻（RDS(ON)）、快速开关速度和体二极管反向恢复性能进行了优化。同步整流可以有效降低次级侧整流器的功耗，并提供高性能解决方案。通过感应MOSFET的漏源电压，APR34309C可以用较少的外部元件输出理想的驱动信号。它可以为5V输出电压应用提供高性能解决方案。与AP4341一样，APR34309C检测输出电压，并在输出电压低于某个阈值时提供周期性信号。通过对次级侧电压的快速响应，APR34309C可以有效改善初级侧控制系统的瞬态性能。APR34309C采用SO - 8EP封装。
商品特性
- 用于DCM工作模式反激式的同步整流
- 消除谐振环干扰
- 电源电压快速检测
- 最少的外部元件
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 手机/无绳电话适配器/充电器
- ADSL调制解调器
- MP3及其他便携式设备
- 备用电源
- 辅助电源
