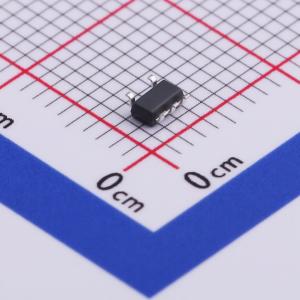

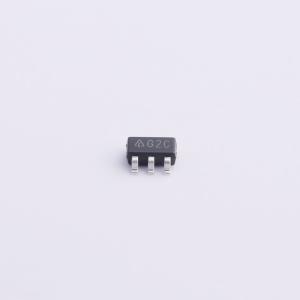

AP2202K-ADJTRG1

150mA超低噪声、超低压降线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款150mA的超低压降（ULDO）稳压器，提供非常低的噪声、超低的压降电压（在150mA时典型值为165mV）、非常低的待机电流（最大1μA），以及出色的电源纹波抑制（PSRR在100Hz时为75dB）。用于电池供电的应用，如手机和个人数字助理（PDA）；以及对噪声敏感的应用，如射频（RF）电子设备。还具有逻辑兼容的使能/关断控制输入、用于延长电池寿命的低功耗关断模式、过流保护、过温保护和反向电流保护。有可调的2.5V、2.6V、2.8V、3.0V和3.3V版本。采用节省空间的SOT-23-5和SOT-89封装。
品牌名称: DIODES(美台)
商品型号: AP2202K-ADJTRG1
商品编号: C507873
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.043克(g)
立创商城设计参考: LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案

商品参数

商品概述

DIODES AP2202是一款150mA的超低压差线性稳压器（ULDO），具有极低噪声、超低压差（150mA时典型值为165mV）、极低待机电流（最大1μA）以及出色的电源纹波抑制比（100Hz时PSRR为75dB）。该器件适用于电池供电应用，如手机和个人数字助理（PDA）；以及对噪声敏感的应用，如射频（RF）电子设备。 AP2202还具备逻辑兼容的使能/关断控制输入、可延长电池寿命的低功耗关断模式、过流保护、过温保护和反向电流保护功能。 AP2202有2.5V、2.6V、2.8V、3.0V和3.3V的可调版本。 AP2202采用节省空间的SOT - 23 - 5和SOT - 89封装。

商品特性

高达150mA输出电流
低待机电流
低压差：150mA时VDROP = 165mV
高输出精度：±1%
良好的纹波抑制能力：100Hz且Iout = 100μA时为75dB
严格的负载和线性调整率
低温系数
过流保护
热保护
反向电流保护
逻辑控制使能
无铅封装：SOT - 23 - 5、SOT - 89
完全无铅；符合RoHS标准
采用“绿色”模塑料的无铅封装：SOT - 23 - 5、SOT - 89
完全无铅且完全符合RoHS标准
无卤素和锑。“绿色”器件

应用领域

手机
无绳电话
数码相机
无线通信设备
个人数字助理/掌上电脑
电脑主板
消费电子设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	13.2V
	输出电压	2.3V~12.85V
	输出电流	150mA
	电源纹波抑制比(PSRR)	75dB@(100Hz)

	属性	参数值
	压差	275mV@(150mA)
	静态电流(Iq)	130uA
	特性	反接保护；过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
