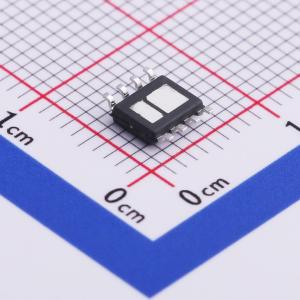

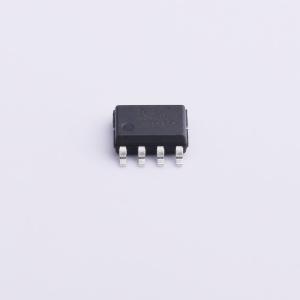

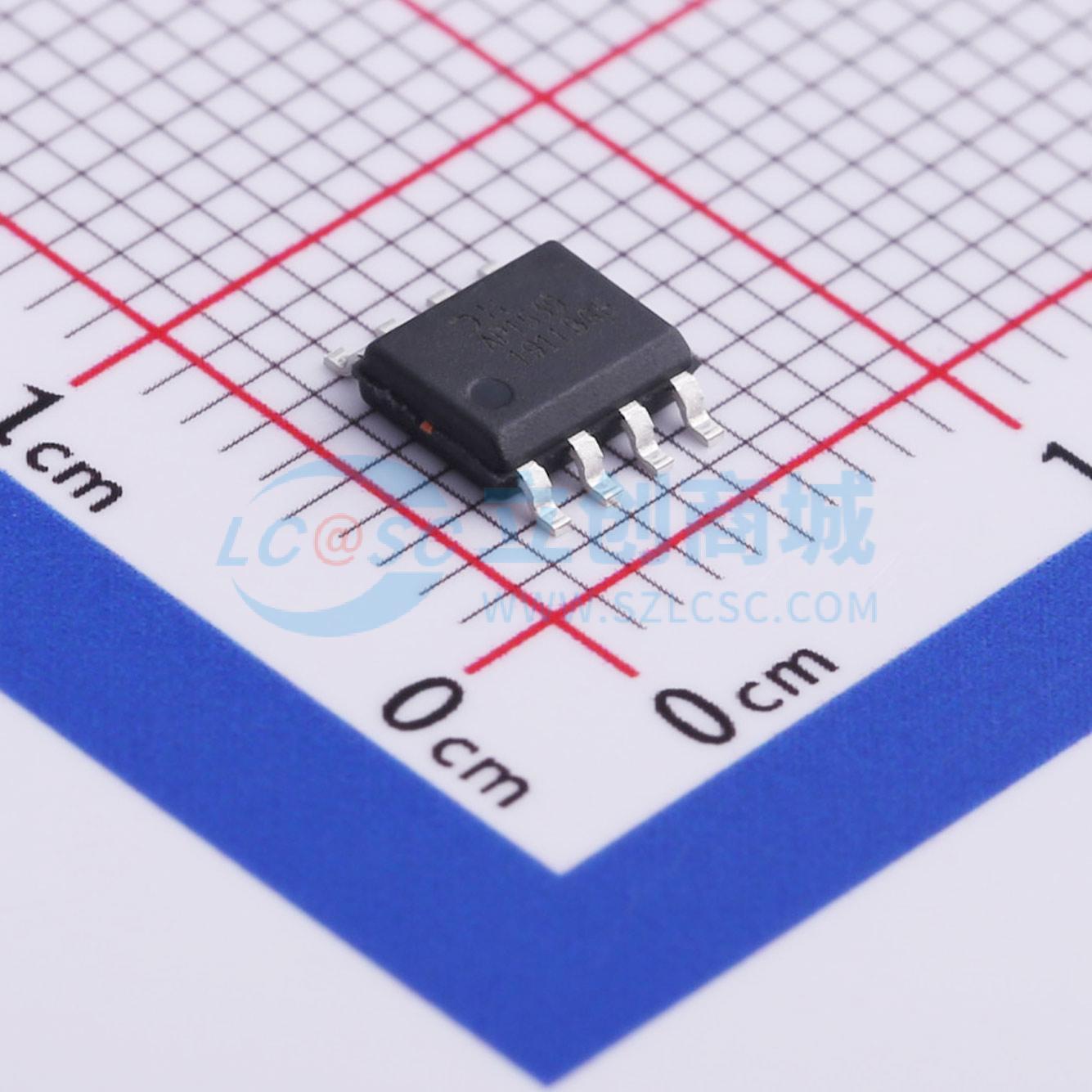

AP1539SDPG-13
停产 降压型 4A 3.6V~18V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP1539 是一款采用 PWM 控制的降压开关调节器,提供低纹波电源、高效率和出色的瞬态特性。其 PWM 控制电路能够线性地从 0 到 99% 调节占空比。该转换器还包含错误放大器电路和软启动电路,防止启动时过冲。具备过流保护和短路保护功能,当发生 OCP 或 SCP 时,工作频率会从 300KHz 降低到 50KHz。内部补偿块减少了外部组件数量。内置 P 通道功率 MOSFET,配合外部电感、电容和二极管,可作为降压开关调节器使用。适用于便携设备和通过 AC 适配器供电的应用。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP1539SDPG-13
- 商品编号
- C507871
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.107克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.6V~18V | |
| 输出电压 | - | |
| 输出电流 | 4A | |
| 开关频率 | 300kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
AP1539由采用PWM控制的降压型开关稳压器组成。这些器件包括参考电压源、振荡电路、误差放大器和内部PMOS。 AP1539可提供低纹波电源、高效率和出色的瞬态特性。PWM控制电路能够将占空比从0线性调节至99%。该转换器还包含误差放大电路以及软启动电路，可防止启动时出现过冲。内置使能功能、过流保护功能和短路保护功能，当发生过流保护（OCP）或短路保护（SCP）时，工作频率将从300KHz降至50KHz。此外，内置内部补偿模块，可减少外部元件数量。通过添加内部P沟道功率MOS、线圈、电容和外部连接的二极管，这些IC可作为降压型开关稳压器工作。结合SOP - 8L - DEP迷你封装，它们是便携式设备的理想电源单元，具有低电流消耗等出色特性。由于该转换器可承受高达18V的输入电压，因此也适用于通过交流适配器供电。
商品特性
- 输入电压：3.6V至18V
- 输出电压：0.8V至VCC
- 输出电流：高达4A
- 占空比：0%至99% PWM控制
- 振荡频率：典型值300KHz
- 类软启动、限流和使能功能
- 热关断功能
- 内置内部SW P沟道MOS
- SOP - 8L - DEP：采用“绿色”模塑料（无溴、锑）
- 完全无铅且符合RoHS标准，无卤素和锑。“绿色”器件
应用领域
- 电脑主板
- 液晶显示器
- 显卡
- DVD视频播放器
- 电信设备
- ADSL调制解调器
- 打印机及其他外围设备
- 微处理器核心电源
