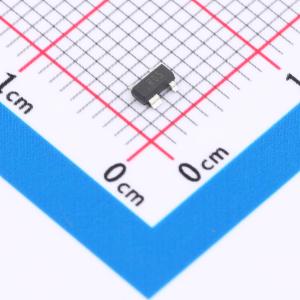

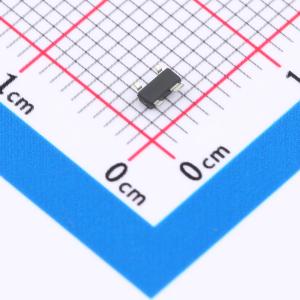

SR05
SOT-143塑料封装二极管，单向抑制器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 极性:单向 反向截止电压:5V 峰值脉冲电流:5A
- 品牌名称
- TWGMC(迪嘉)
- 商品型号
- SR05
- 商品编号
- C49438172
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.033133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.5V | |
| 峰值脉冲电流(Ipp) | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压 | 6.7V | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5 | |
| Cj-结电容 | 1pF |
商品特性
- 60W 峰值脉冲功率（tp = 8/20μs）
- 单向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 低电容（Cj = 0.35pF，典型值，I/O 到 I/O）
- 对一条电源线提供保护，防护等级达到：
- IEC 61000-4-2（静电放电）：±20KV（接触）；±20KV（空气）
- IEC 61000-4-4（电快速瞬变脉冲群）：40A（5/50ns）
- IEC 61000-4-5（浪涌）：5A（8/20μs）
应用领域
- USB2.0 电源和数据线保护
- WLAN/LAN 设备
- 手机
- 视频线保护
- 微控制器输入保护
- ISDN S/T 接口
- 通信系统
