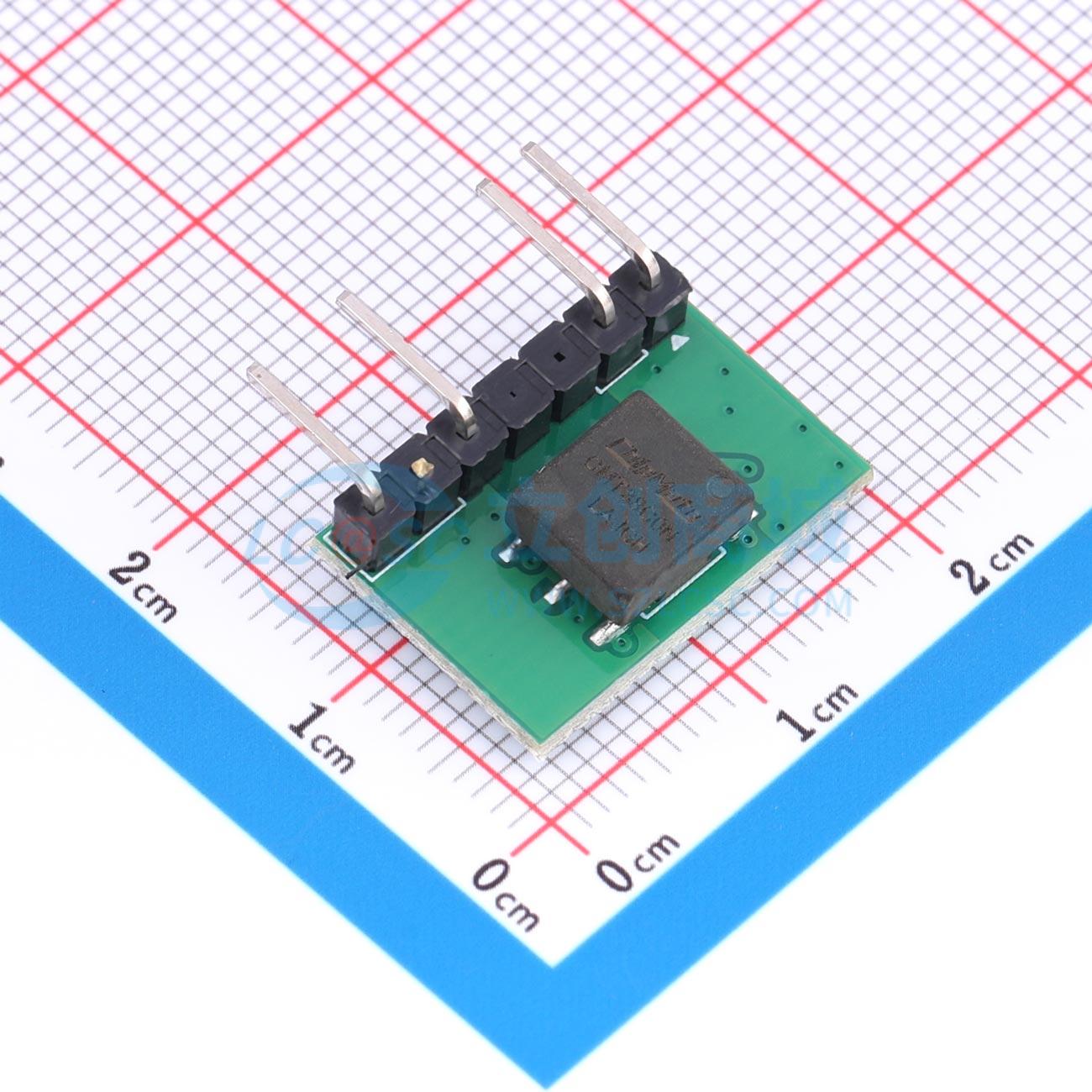

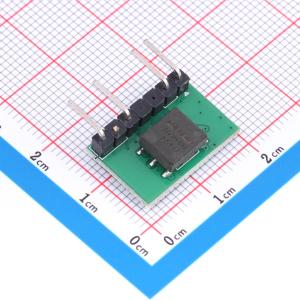

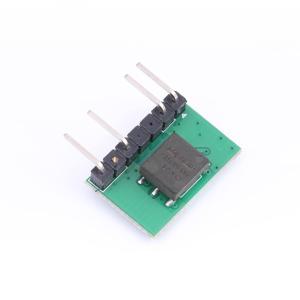

F0505S-1W-6503S-38C0N

5V输入,5V输出1W隔离电源方案

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CMP6503S+ CMT38C0N是一款小型化的隔离电源方案
品牌名称: coileasy(线易)
商品型号: F0505S-1W-6503S-38C0N
商品编号: C49438189
商品封装: 插件-5P,19.0x13.2mm
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	隔离电源模块
	类型	-
	输出通道数	1
	输出功率	1W
	工作电压(Vin)	5V
	转换效率	83.9%
	输出电压(Vout)	5V
	输出电流(最大值)	200mA
	最大容性负载	-
	隔离电压(Vrms)	3kV

	属性	参数值
	功能特性	过流保护；过热保护；短路保护；自动故障恢复
	工作温度	-40℃~+85℃
	开关频率	-
	静态电流	6.8mA
	纹波噪声	32.8mVp-p
	长度	19mm
	宽度	13.2mm
	高度	7.8mm
	稳压类型	非稳压型

商品概述

CMP6503S与CMT38CON构成一款小型化隔离电源方案。该方案结合驱动器芯片、变压器、必要的电容器、电阻器以及整流二极管，能够实现5V输入至5V输出、功率为1W的隔离非稳压电源。该设计可实现非常紧凑的布局，占用印刷电路板面积小，适用于隔离RS-485、隔离控制器局域网以及为隔离式模数转换器供电，尤其是在空间受限的应用场合。该方案兼容隔离耐压为1500VDC的B0505S-1W-6503S-38CON方案。

商品特性

具备长期短路保护及自恢复功能
集成过流与过温检测及保护功能
隔离电压为3000VDC
