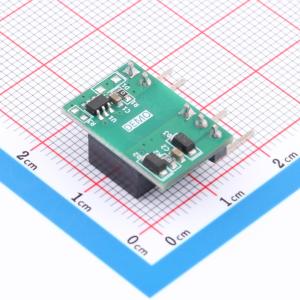

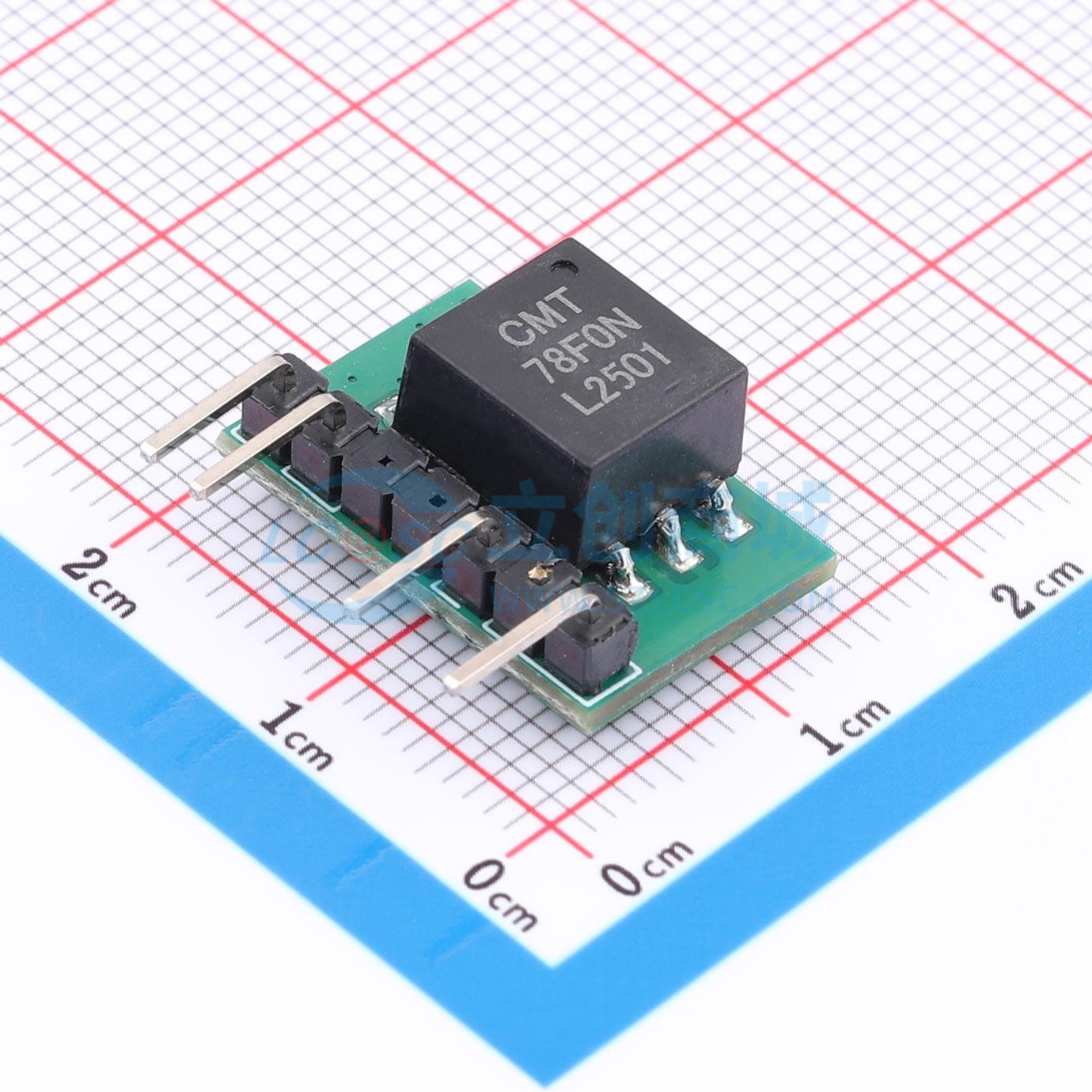

F1212S-2W-6713HV-78F0N
12V输入,12V输出2W隔离电源方案
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CMP6713HV+ CMT78F0N是一款小型化的隔离电源方案
- 品牌名称
- coileasy(线易)
- 商品型号
- F1212S-2W-6713HV-78F0N
- 商品编号
- C49438193
- 包装方式
- 编带
- 商品毛重
- 3.220902克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 2W | |
| 工作电压(Vin) | 12V | |
| 转换效率 | 90.6% | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 180mA | |
| 隔离电压(Vrms) | 3kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护；过流保护；自动故障恢复；过热保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 240kHz | |
| 静态电流 | 7.3mA | |
| 长度 | 19mm | |
| 宽度 | 13.2mm | |
| 高度 | 9.6mm |
商品概述
CMP6713HV与CMT78FON构成一款小型化隔离电源方案。该方案结合驱动器芯片、变压器、必要的电容电阻及整流二极管，可实现12V输入、12V输出、2W功率的隔离非稳压电源。其设计紧凑，PCB板占用面积小，适用于隔离485、隔离CAN以及隔离ADC供电，尤其适合空间受限的应用场合。该方案与B1212S-2W-6713HV-78FON方案兼容，后者支持1500VDC的隔离耐压。
商品特性
- 集成长期短路保护与自恢复功能
- 具备过流与过温检测及保护功能
- 隔离电压为3000VDC
