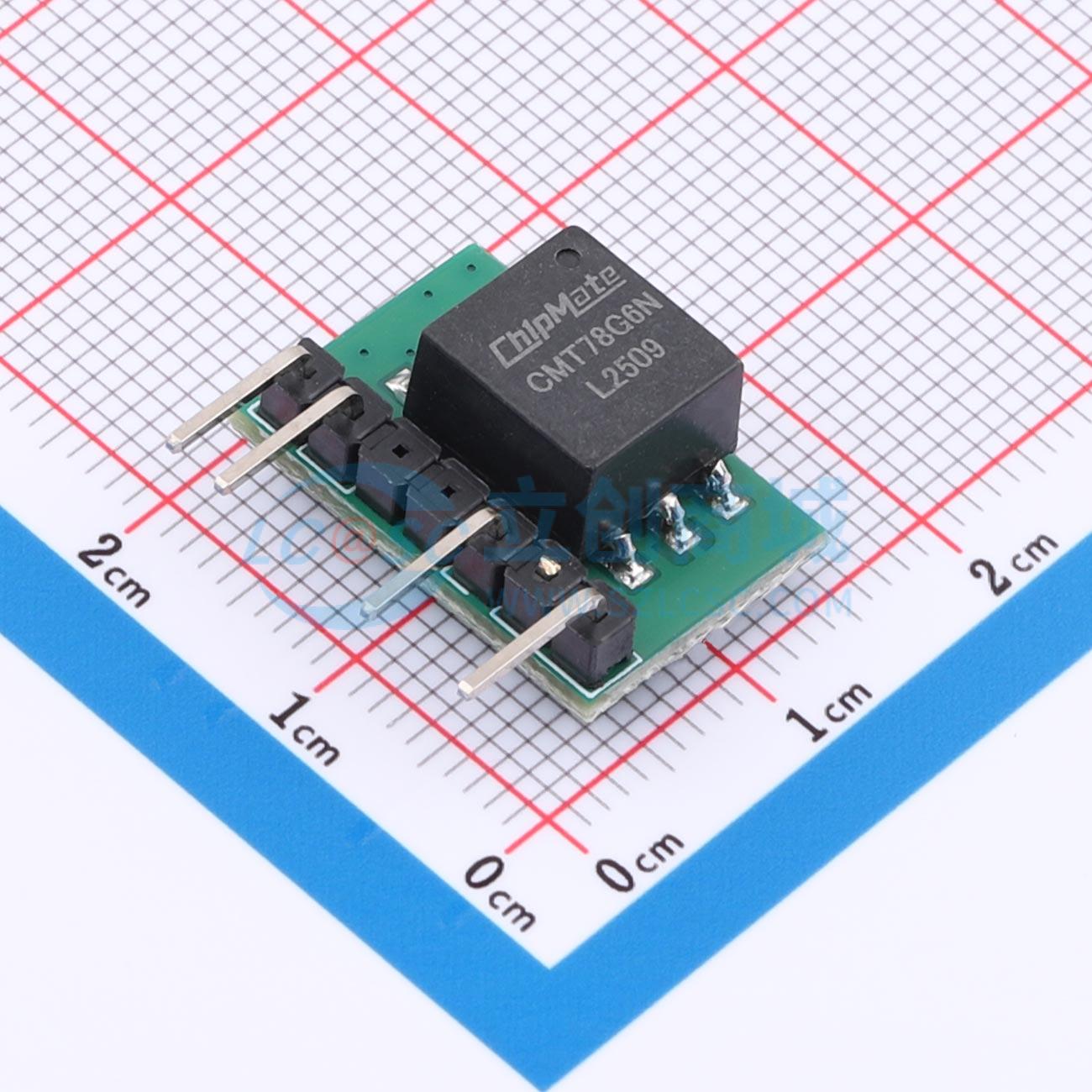

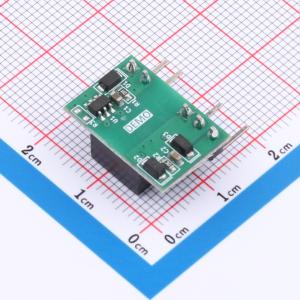

F2415S-2W-6713HV-78G6N
24V输入,15V输出2W电源方案
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CMP6713HV + CMT78G6N是一款小型化的隔离电源方案
- 品牌名称
- coileasy(线易)
- 商品型号
- F2415S-2W-6713HV-78G6N
- 商品编号
- C49438197
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 2W | |
| 工作电压(Vin) | 24V | |
| 转换效率 | 92.6% | |
| 输出电压(Vout) | 15V | |
| 输出电流(最大值) | 160mA |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护；过流保护；自动故障恢复；过热保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 240kHz | |
| 静态电流 | 5.3mA | |
| 长度 | 19mm | |
| 宽度 | 13.2mm | |
| 高度 | 9.6mm |
商品概述
CMP6713HV+CMT78G6N是一款小型化的隔离电源方案。驱动器芯片与变压器配合必要的电容、电阻和整流二极管，可实现24V输入、15V输出、功率为2W的隔离非稳压电源。该方案设计紧凑，PCB板占用面积小，适用于隔离485、隔离CAN和隔离ADC供电，尤其适合空间受限的场合。同时，该方案兼容隔离耐压为1500VDC的B2415S-2W-6713HV-78G6N方案。
商品特性
- 具备长期短路保护与自恢复功能
- 集成过流和过温检测与保护功能
- 隔离电压为3000VDC
