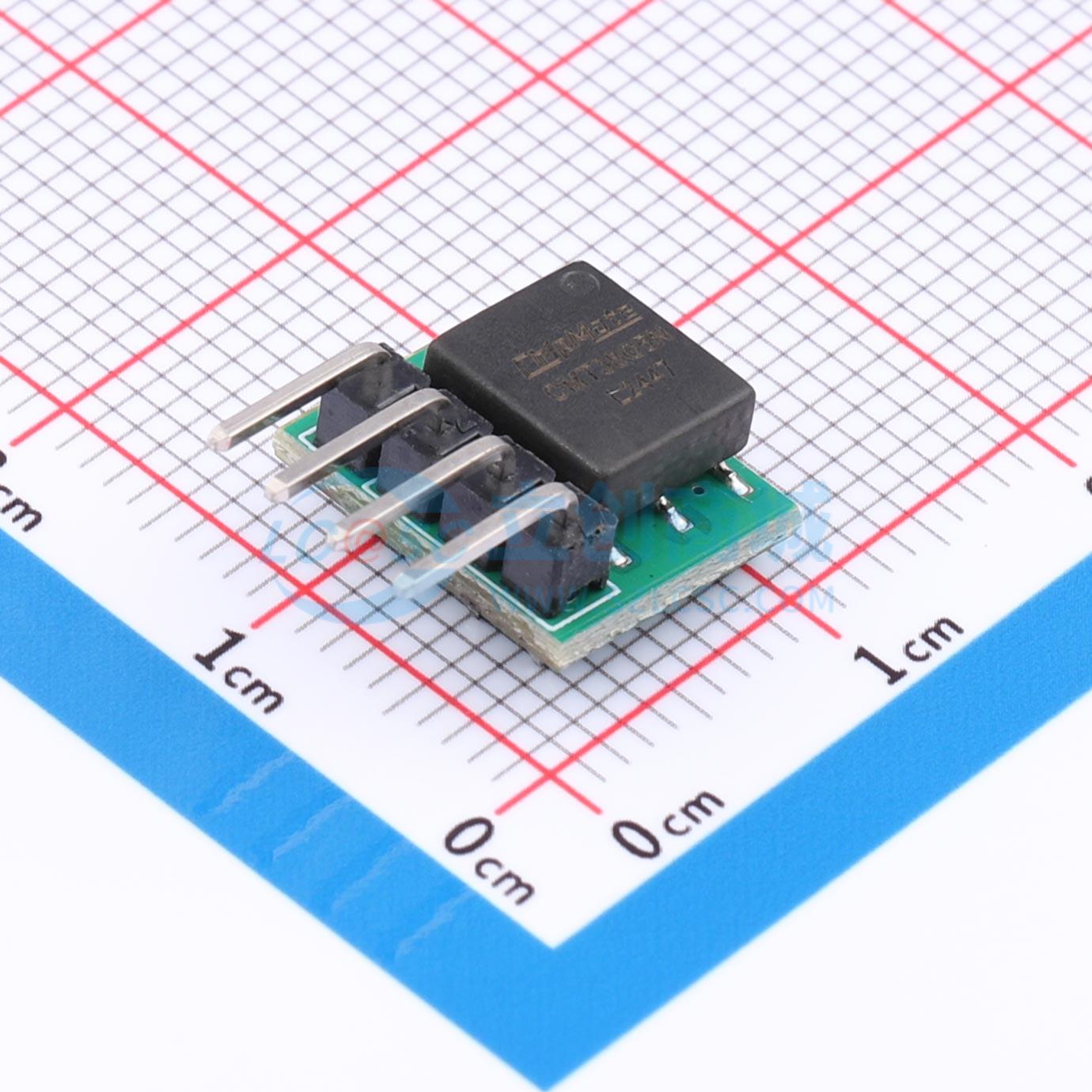

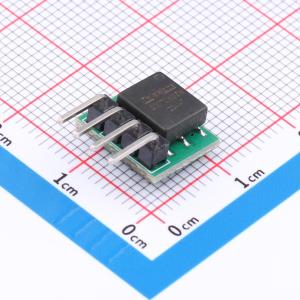

B1205S-1W-6713HV-38G5N

12V输入,5V输出1W隔离电源方案

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CMP6713HV+ CMT38G5N 是一款小型化的隔离电源方案
品牌名称: coileasy(线易)
商品型号: B1205S-1W-6713HV-38G5N
商品编号: C49438190
商品封装: 弯插,P=2.54mm
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

CMP6713HV与CMT38G5N构成一款小型化隔离电源方案。该方案结合驱动器芯片、变压器以及必要的电容、电阻和整流二极管，能够实现12V输入、5V输出、功率为1W的隔离非稳压电源。其设计紧凑，PCB占用面积小，适用于隔离式RS-485、隔离式CAN总线以及隔离式ADC供电等场景，尤其适合空间受限的应用场合。

商品特性

具备长期短路保护及自动恢复功能
集成过流与过温检测及保护功能
隔离电压为1500VDC

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离电源模块
	输出通道数	1
	输出功率	1W
	工作电压(Vin)	12V
	转换效率	85.5%
	输出电压(Vout)	5V
	输出电流(最大值)	200mA

	属性	参数值
	功能特性	短路保护；过流保护；自动故障恢复；过热保护
	工作温度	-40℃~+85℃
	开关频率	240kHz
	静态电流	7mA
	长度	12mm
	宽度	10.5mm
	高度	7.8mm
