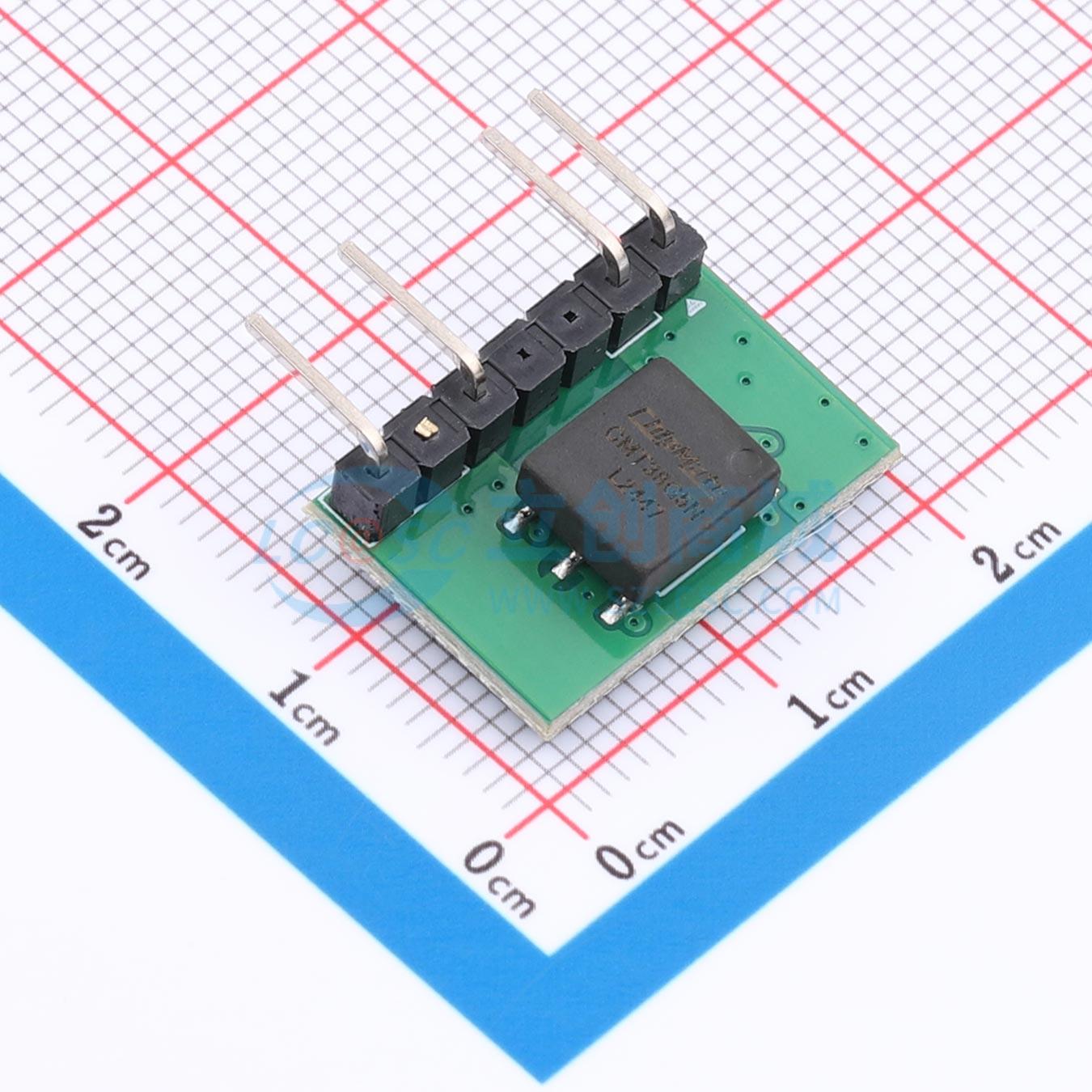

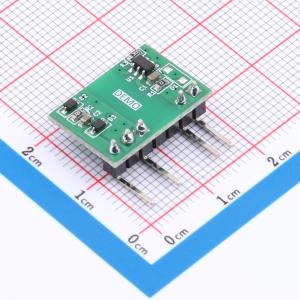

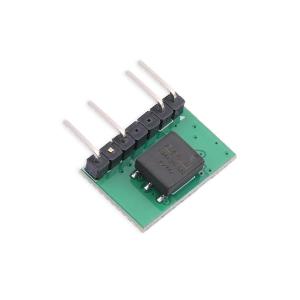

F1205S-1W-6713HV-38G5N
12V输入,5V输出1W隔离电源方案
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CMP6713HV+ CMT38G5N 是一款小型化的隔离电源方案
- 品牌名称
- coileasy(线易)
- 商品型号
- F1205S-1W-6713HV-38G5N
- 商品编号
- C49438191
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 12V | |
| 转换效率 | 85.5% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护；过流保护；自动故障恢复；过热保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 240kHz | |
| 静态电流 | 7mA | |
| 长度 | 20mm | |
| 宽度 | 13.2mm | |
| 高度 | 7.8mm |
商品概述
CMP6713HV + CMT38G5N 是一款小型化的隔离电源方案。驱动器芯片与变压器配合必要的电容、电阻和整流二极管，可实现 12V 输入、5V 输出、功率为 1W 的隔离非稳压电源。该方案可实现非常紧凑的布局，PCB 板占用面积小，适用于隔离 485、隔离 CAN 以及隔离 ADC 供电，尤其适合空间受限的场合。同时，该方案兼容隔离耐压为 1500VDC 的 B1205S-1W-6713HV-38G5N 方案。
商品特性
- 集成长期短路保护与自恢复功能
- 集成过流和过温检测及保护功能
- 隔离电压为 3000VDC
