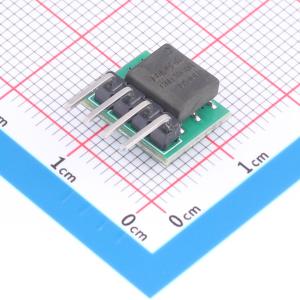

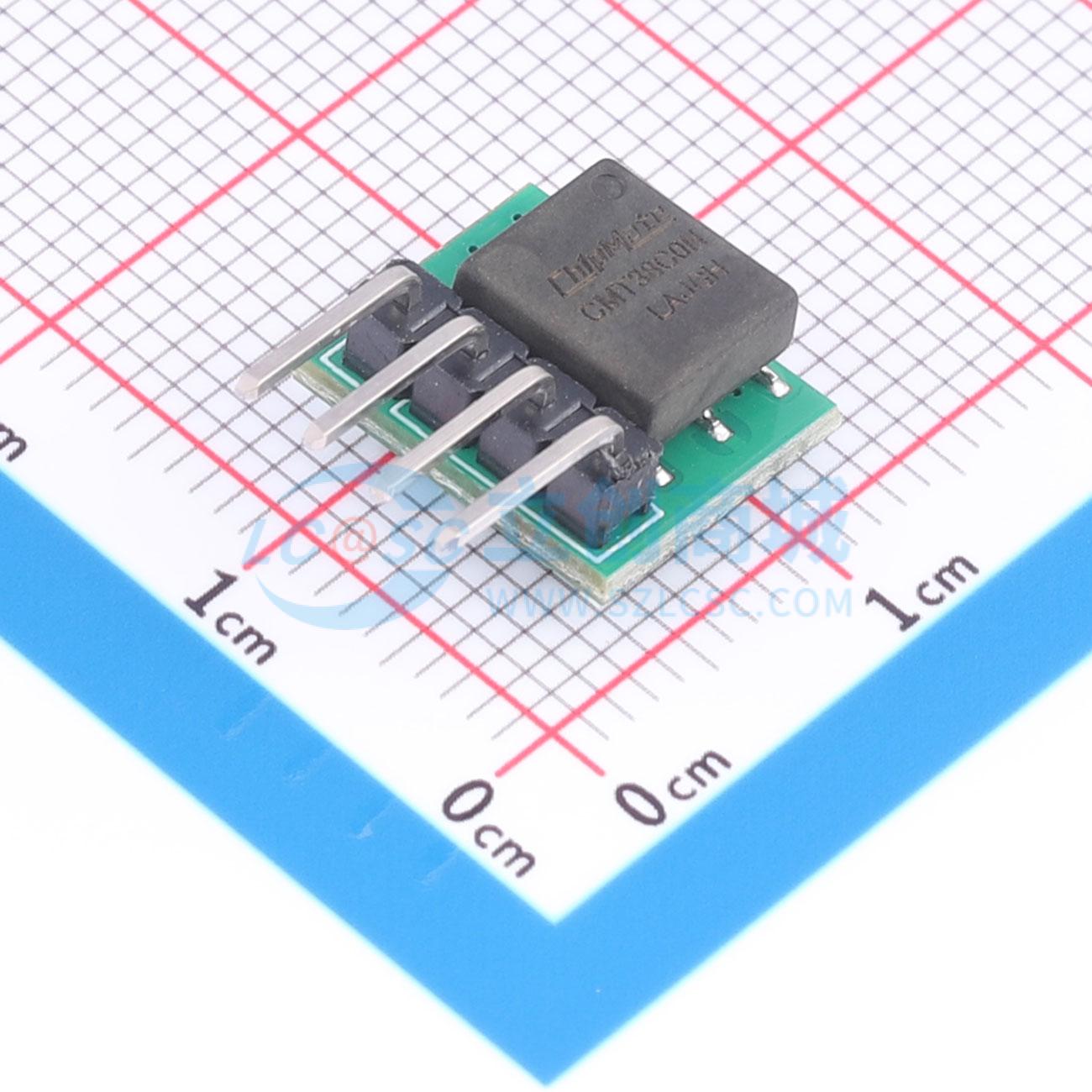

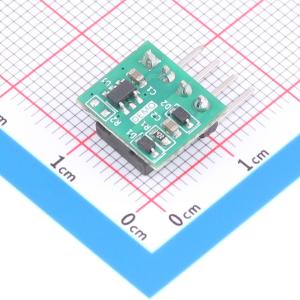

B0505S-1W-6503S-38C0N
5V输入,5V输出1W隔离电源方案
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CMP6503S+ CMT38C0N是一款小型化的隔离电源方案
- 品牌名称
- coileasy(线易)
- 商品型号
- B0505S-1W-6503S-38C0N
- 商品编号
- C49438188
- 商品封装
- SMD-4P,12x10.5mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | - | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 5V | |
| 转换效率 | 83.9% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA | |
| 最大容性负载 | - | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 过流保护；欠压保护；过热保护；短路保护；自动故障恢复 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 212kHz；500kHz | |
| 静态电流 | 6.8mA | |
| 纹波噪声 | 32.8mVp-p | |
| 长度 | 12mm | |
| 宽度 | 10.5mm | |
| 高度 | 7.8mm | |
| 稳压类型 | 非稳压型 |
商品概述
CMP6503S与CMT38CON构成一款小型化隔离电源方案。该方案通过驱动器芯片、变压器以及必要的电容、电阻和整流二极管，实现5V输入、5V输出、功率为1W的隔离非稳压电源。其设计紧凑，PCB占用面积小，适用于为隔离485、隔离CAN以及隔离ADC等需要供电且空间受限的场合。
商品特性
- 长期短路保护与自恢复功能
- 集成限流、欠压锁定及热关断保护功能
- 隔离电压为1500VDC
