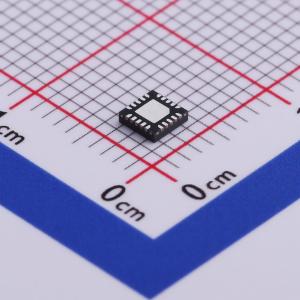

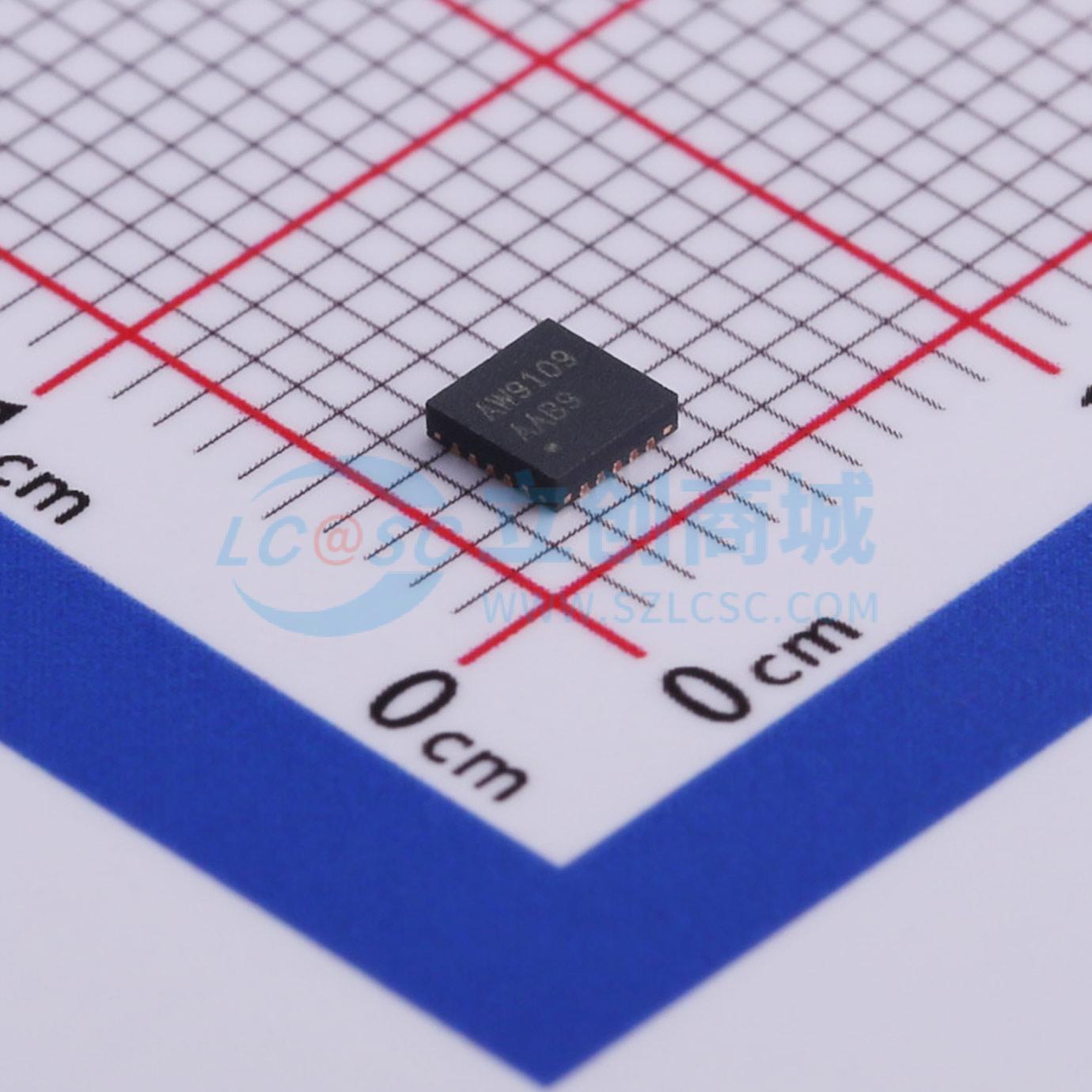

AW9109QNR
呼吸灯驱动Breathing LED Driver
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 闪光灯驱动
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW9109QNR
- 商品编号
- C506181
- 商品封装
- TQFN-20L-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | - | |
| 通道数 | 9 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
8级LED最大电流，每颗LED最大24.5mA，内置ASP带有256*16位SRAM可编程以实现自定义灯光效果。256级线性/对数PWM调光，9位PWM分辨率。兼容2的补码接口，V10；1.8V~3.3V。单电源供电，电压范围：3.0V ~ 4.5V。QFN 3mmx3mmx0.75mm-20L封装。
AW9109集成了一个由SRAM程序控制的9路LED驱动器。9路LED驱动器使用共阳极电流源和PWM调光。每个LED的驱动电流有8级可选，可以通过外部MCU或内部256字*16位SRAM程序独立控制调光。适用于手机、MID便携式媒体播放器、家用电器。提供400kHz快速模式下兼容2的补码接口。仅需3.0V-4.5V单电源供电。
应用领域
- 手机
- 移动多媒体设备便携式媒体播放器
- 家用电器
