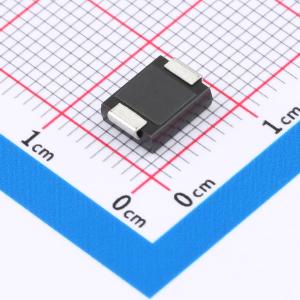

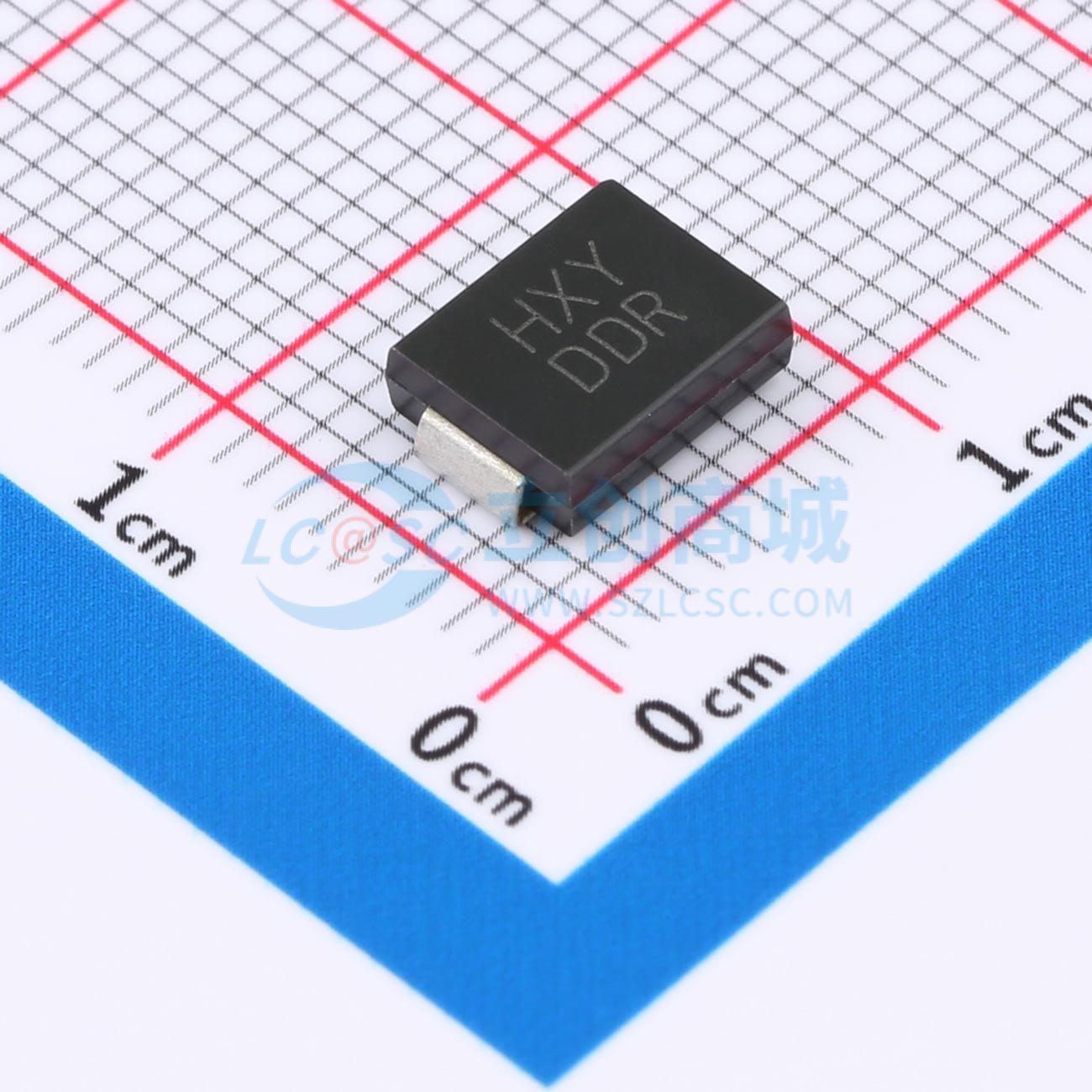

温馨提醒：图片仅供参考，商品以实物为准
SMDJ8.0CA
8V 220.6A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 该双向静电和浪涌保护器件专为高性能电子系统设计，适用于信号线路及敏感电路的过压防护。其反向截止电压VRWM为8V，确保在正常工作条件下不影响电路运行；击穿电压VBR范围为8.89~9.83V，响应速度快且稳定性高；在测试电流下钳位电压VC为13.6V，有效抑制瞬态过电压。最大通流能力IPP可达220.6A，具备优异的抗静电与浪涌防护性能，广泛应用于通信设备、消费类电子产品及精密控制模块中，提供稳定可靠的电路保护支持。
- 商品型号
- SMDJ8.0CA
- 商品编号
- C49363583
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.325253克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 8V | |
| 钳位电压 | 13.6V | |
| 峰值脉冲电流(Ipp) | 220.6A@10/1000us | |
| 峰值脉冲功率(Ppp) | 3kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 9.83V | |
| 反向电流(Ir) | 50uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000μs波形下具有3000W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 快速响应时间
- 在10V以上时，典型反向电流小于1μA
- 塑料封装符合美国保险商实验室（UL）94V - 0阻燃等级
- 符合J - STD - 020标准的MSL 1级
- 安全认证：UL
- 符合IEC61000 - 4 - 2标准，静电放电（ESD）防护能力为空气放电30KV、接触放电30KV
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线（如RS232、RS485等）
