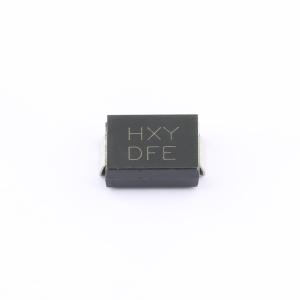

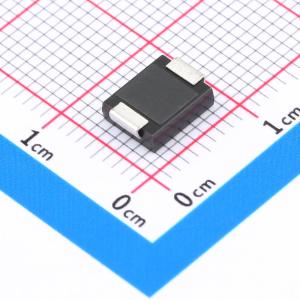

SMDJ26CA
26V 71.3A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 该ESD/TVS保护器件具备71.3A的峰值脉冲电流（IPP）承受能力，反向工作电压（VRWM）为26V，击穿电压（VBR）范围在28.90至31.90V之间，钳位电压（VC）为42.1V，采用双向（Bi-directional）设计。适用于通用电子设备中对静电放电和瞬态浪涌电压敏感的电路保护，可在电压异常波动时快速响应并限制电压上升，保障精密电子元件在复杂电磁环境中的稳定运行。
- 商品型号
- SMDJ26CA
- 商品编号
- C49363593
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.330303克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 26V | |
| 钳位电压 | 42.1V | |
| 峰值脉冲电流(Ipp) | 71.3A@10/1000us | |
| 峰值脉冲功率(Ppp) | 3kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 31.9V | |
| 反向电流(Ir) | 2uA | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000μs波形下具有3000W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 快速响应时间
- 在10V以上时，典型反向电流小于1μA
- 塑料封装符合美国保险商实验室（UL）94V - 0阻燃等级
- 符合J - STD - 020标准的MSL 1级
- 安全认证：UL
- 符合IEC61000 - 4 - 2标准，静电放电（ESD）防护能力为空气放电30KV、接触放电30KV
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线（如RS232、RS485等）
