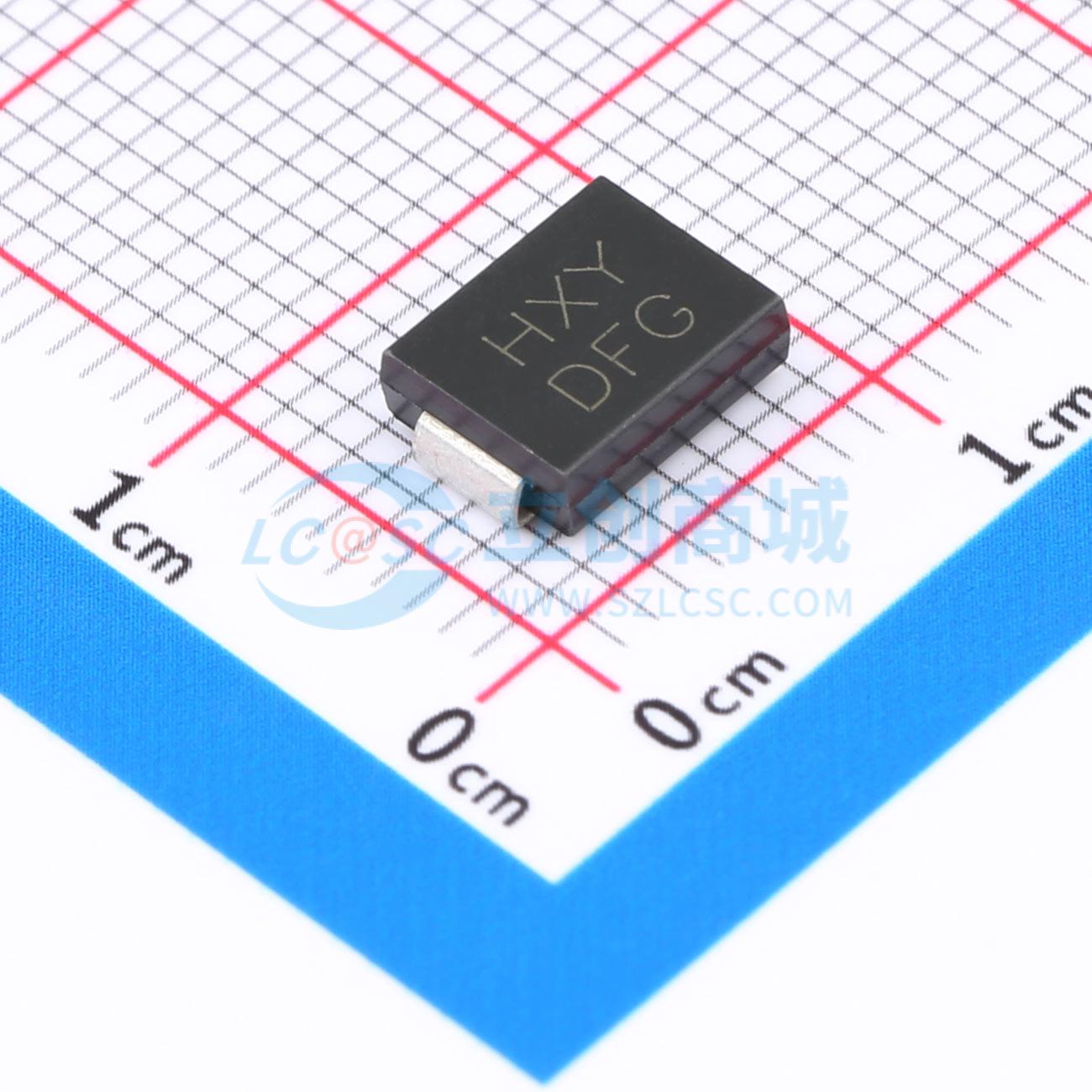

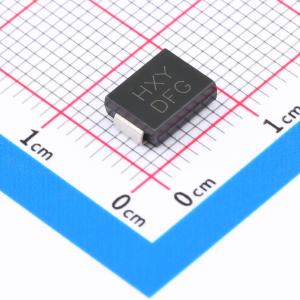

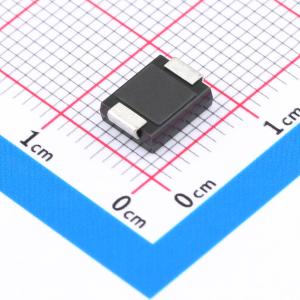

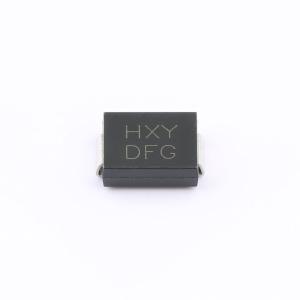

SMDJ28CA
28V 66.1A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该静电和浪涌保护器件采用双向设计，适用于高精度电子系统中的瞬态电压抑制。其反向工作电压（VRWM）为28V，击穿电压范围（VBR）为31.10~34.40V，确保在正常工作条件下保持稳定。最大钳位电压（VC）为45.4V，能有效限制瞬态过电压对后级电路的冲击。额定脉冲电流（IPP）高达66.1A，具备优异的瞬态能量吸收能力，适用于通信接口、消费类电子及精密电源管理等场景中的可靠性防护。
- 商品型号
- SMDJ28CA
- 商品编号
- C49363594
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.350505克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 28V | |
| 钳位电压 | 45.4V | |
| 峰值脉冲电流(Ipp) | 66.1A@10/1000us | |
| 峰值脉冲功率(Ppp) | 3kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 34.4V | |
| 反向电流(Ir) | 2uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000μs波形下具有3000W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 快速响应时间
- 在10V以上时，典型反向电流小于1μA
- 塑料封装符合美国保险商实验室（UL）94V - 0阻燃等级
- 符合J - STD - 020标准的MSL 1级
- 安全认证：UL
- 符合IEC61000 - 4 - 2标准，静电放电（ESD）防护能力为空气放电30KV、接触放电30KV
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线（如RS232、RS485等）
