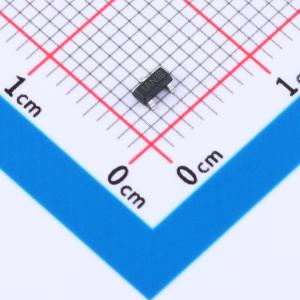

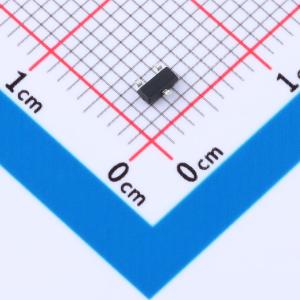

温馨提醒：图片仅供参考，商品以实物为准

PESD2CAN-JSM

用于车载网络的ESD保护，低电容双向TVS器件，基于齐纳技术，SOT23薄型SMD封装

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 极性：双向反向截止电压(Vrwm)：24V 钳位电压：54V 峰值脉冲电流(Ipp)：8A@8/20us 峰值脉冲功率(Ppp)：420W@8/20us 击穿电压：26.7V
品牌名称: JSMSEMI(杰盛微)
商品型号: PESD2CAN-JSM
商品编号: C49363841
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.032167克(g)

商品参数

商品概述

控制器局域网是一种串行通信协议，专为在严苛环境中提供可靠的高速数据传输而设计。瞬态电压抑制二极管提供了一种低成本的解决方案，用于应对传导和辐射电磁干扰以及静电放电噪声问题。通过添加外部瞬态电压抑制二极管来防止瞬态电压故障，可以轻松提高控制器局域网收发器的抗噪水平和可靠性。该器件为控制器局域网数据通信线路提供了瞬态电压抑制解决方案。该器件是一款低电容双向瞬态电压抑制器件，采用紧凑的SOT-23封装，特别适用于控制器局域网2.1和控制器局域网灵活数据速率。该器件基于齐纳技术，优化了PN结的有源区，以提供针对瞬态电磁干扰浪涌电压和静电放电的稳健保护。该器件已通过测试，其电磁干扰和静电放电水平超过了流行的高速控制器局域网网络的规格要求。

商品特性

230W（8/20μs）峰值脉冲功率
高静电放电保护等级
SOT-23薄型表面贴装封装
符合RoHS标准
无铅亚光锡镀层
保护两条控制器局域网总线线路

应用领域

DeviceNet
低速和高速控制器局域网
智能配电系统
控制器局域网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	24V
	钳位电压	60V
	峰值脉冲电流(Ipp)	4A@8/20us
	峰值脉冲功率(Ppp)	230W@8/20us
	击穿电压(VBR)	30.5V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	双路
	工作温度	-65℃~+150℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	11pF
