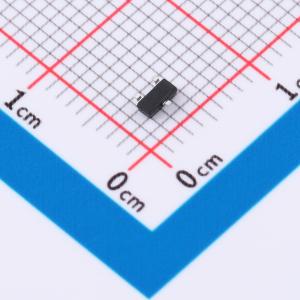

温馨提醒：图片仅供参考，商品以实物为准

PESD3V3L2BT-JSM

双向 3.3V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 静电保护管 TVS DIODE 3.3VWM 26VC
品牌名称: JSMSEMI(杰盛微)
商品型号: PESD3V3L2BT-JSM
商品编号: C49366425
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.0297克(g)

商品参数

商品概述

PESD3V3L2BT 专为需要瞬态过压保护能力的应用而设计。它们适用于计算机、打印机、商用机器、通信系统、医疗设备及其他应用中的输入/输出端口和静电放电敏感设备。该系列器件特别适合电路板空间受限的场合，旨在保护连接至电源、数据和传输线路的敏感元件，使其免受静电放电、电缆放电事件和电气快速瞬变引起的过压影响。

商品特性

符合 IEC61000-4-2 (ESD) 标准，接触放电 ±30kV，空气放电 ±30kV
符合 IEC61000-4-4 (EFT) 标准，40A (5/50ns)
在 tp = 8/20μs 条件下，峰值脉冲功率为 350W (200W)
保护两条双向线路
低钳位电压
工作电压范围：3.3V 至 24V
低漏电流

应用领域

手机及配件
基于微处理器的设备
个人数字助理
笔记本电脑、台式机及服务器
便携式仪器
网络与电信设备
串行与并行端口
外设

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	3.3V
	钳位电压	7.5V
	峰值脉冲功率(Ppp)	350W@8/20us
	击穿电压(VBR)	5.8V

	属性	参数值
	反向电流(Ir)	2uA
	通道数	双路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	Cj-结电容	120pF
