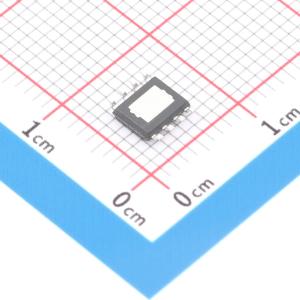

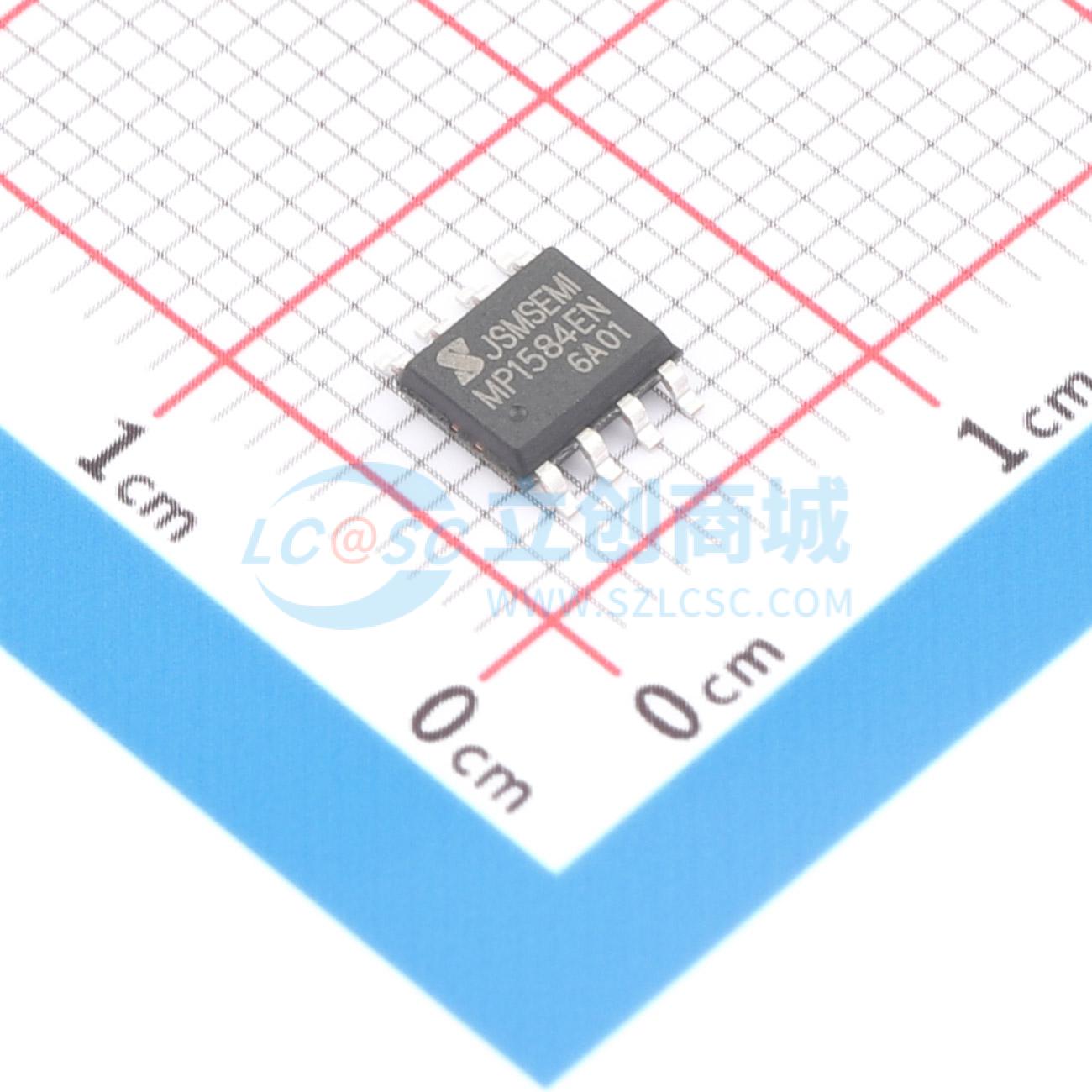

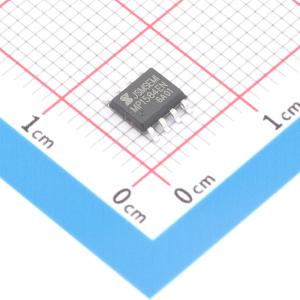

温馨提醒：图片仅供参考，商品以实物为准
MP1584EN-LF-Z-JSM
异步降压转换器，采用电流模式控制，具备多种保护功能
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- MP1584EN-LF-Z-JSM
- 商品编号
- C49367328
- 包装方式
- -
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 轻载高效模式；外部补偿；逐波限流；过流保护；打嗝限流；保护锁死 |
商品概述
MP1584EN-LF-Z是一款电流模式的单片降压开关稳压器。其输入电压范围为4.5 - 40V，通过集成的高端N沟道MOSFET可提供3A的连续输出电流。在轻载情况下，MP1584EN-LF-Z以低频运行，以保持高效率和低输出电压纹波。 电流模式控制提供了良好的负载瞬态响应和逐周期电流限制。 MP1584EN-LF-Z具备输入欠压锁定、启动电流失控保护、输出短路保护、反馈短路保护和热保护功能，确保了其稳定性。 MP1584EN-LF-Z采用8引脚SOP封装，使用最少的外部元件即可提供紧凑的解决方案。 MP1584EN-LF-Z是一款异步、电流模式的降压稳压器。它可将3.8V至40V的输入电压调节至低至0.8V的输出电压，并且能够提供高达3A的负载电流。 MP1584EN-LF-Z采用电流模式控制来调节输出电压。输出电压通过电阻分压器在FB引脚处测量，误差由内部跨导误差放大器放大。内部误差放大器的输出与内部测量的开关电流进行比较，以控制输出电流限制。 MP1584EN-LF-Z在轻载时以PFM模式运行。在PFM模式下，开关频率与负载电流成比例连续控制，即当负载电流下降时，开关频率降低，通过减少开关损耗来提高轻载时的功率效率；而当负载电流上升时，开关频率增加，同时最小化负载电流和输出电压纹波。 MP1584EN-LF-Z集成了一个N沟道MOSFET开关，用于将输入电压下转换为稳定的输出电压。由于顶部MOSFET需要一个高于输入电压的栅极电压，因此需要在BST和SW引脚之间连接一个升压电容来驱动顶部开关的栅极。当SW为低电平时，升压电容由内部3.3V电源充电。 MP1584EN-LF-Z可以将宽范围的输入电压调节为输出电压。如果输入电压降至欠压锁定阈值以下，稳压器将进入UVLO保护状态，关闭内部逻辑和功能模块。 EN引脚是一个数字控制引脚，用于开启和关闭稳压器。将EN引脚拉高可开启稳压器，拉低则关闭。可以在EN引脚和Vin引脚之间连接一个100KΩ的电阻，以实现自动启动。 电流限制由最大补偿电压决定，该电压约为2.5V。补偿电压也会随着输出电流进行调整。当负载电流下降时，补偿电压降低。当补偿电压在约12480个周期内保持最大值时，过载保护将被触发。在过载保护期间，IC进入打嗝模式。
商品特性
- 4.5V至40V的工作输入范围，3A输出电流
- 高达94%的效率
- 轻载时高效率（>78%）
- 内部软启动
- 可调开关频率
- 输入欠压锁定
- 启动电流失控保护
- 输出短路保护
- 反馈短路保护
- 热保护
- 提供SOP8和ESOP8封装
应用领域
- 分布式电源系统
- 网络系统
- FPGA、DSP、ASIC电源
- 绿色电子产品/电器
- 笔记本电脑
