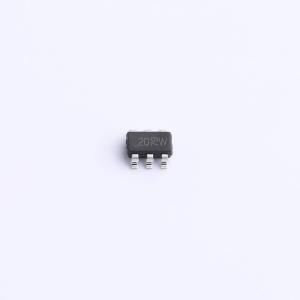

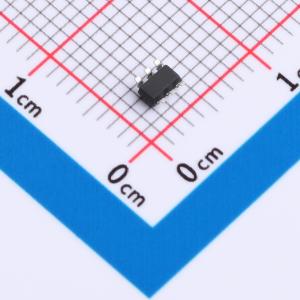

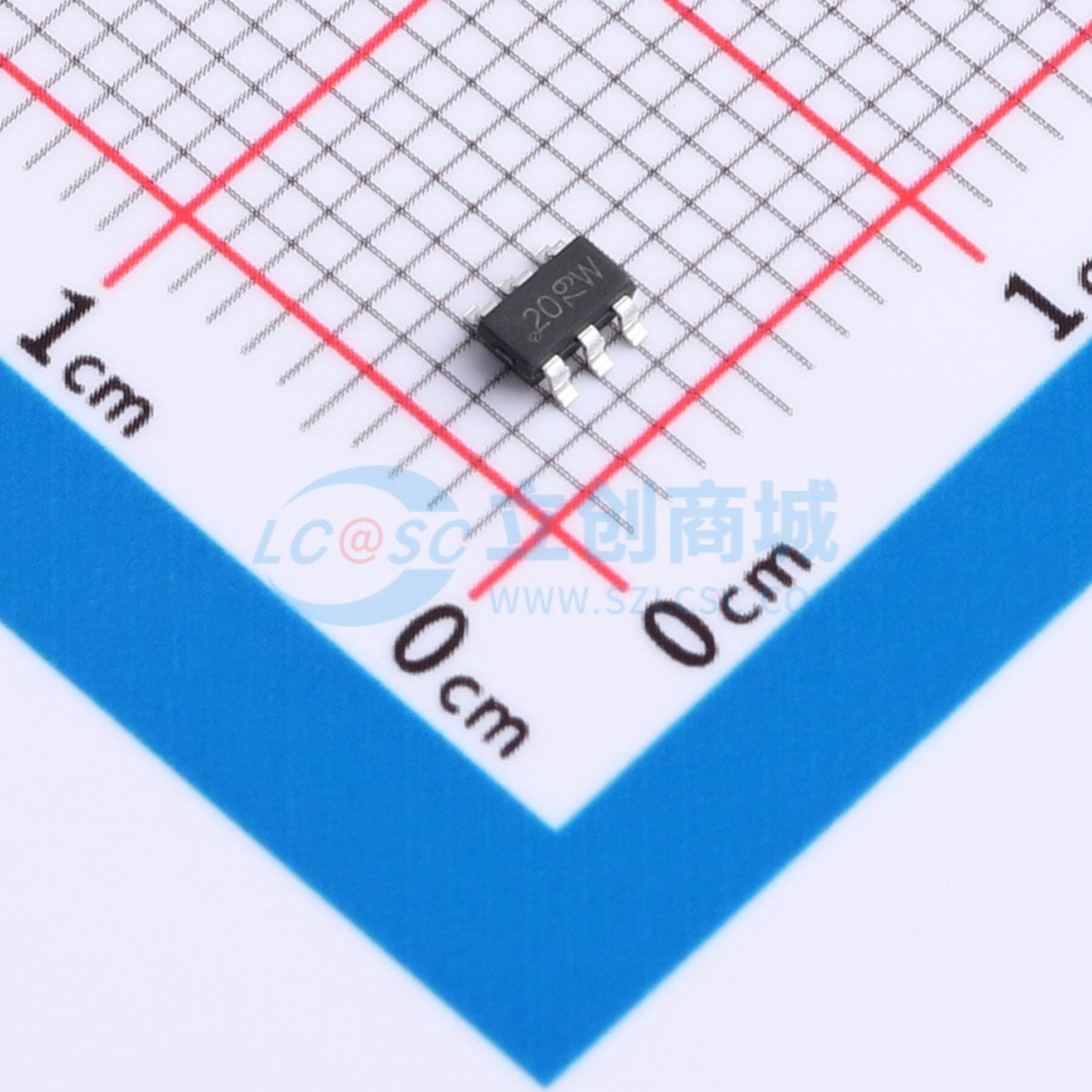

温馨提醒：图片仅供参考，商品以实物为准
IP4220CZ6-JSM
IP4220CZ6-JSM
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TSOP6
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- IP4220CZ6-JSM
- 商品编号
- C49368865
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.036367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V；18V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us；17A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us；300W@8/20us | |
| 击穿电压 | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.6pF；0.3pF |
商品概述
IP4220CZ6-JSM 是一款超低电容 TVS 阵列，采用领先的单片硅技术，提供快速响应时间和低 ESD 钳位电压，使该器件成为保护电压敏感高速数据线的理想解决方案。IP4220CZ6-JSM 具有超低电容，典型值为 0.6 pF，符合 IEC 61000-4-2（ESD）标准，空气放电 ±15kV，接触放电 ±8kV。它采用 6 引脚无铅 SOT23-6 封装。小尺寸、超低电容和高 ESD 浪涌能力的结合，使其非常适合用于多媒体等高速端口应用。
商品特性
- 超低电容：典型值 0.6pF（I/O - GND）
- 超低泄漏：纳安级
- 低工作电压：5.0V
- 可保护多达 4 条数据线和 1 条电源线
- 低钳位电压
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试：空气放电：±20kV；接触放电：±15kV
- IEC 61000-4-5（雷击）4.5A（8/20μs）
- SOT23-6 封装
- 符合 RoHS 标准
应用领域
- 显示器和平板显示器
- 机顶盒和数字电视
- 视频图形卡
- 数字视频接口（DVI）
- 笔记本电脑
- PCI Express 和串行 SATA 端口
