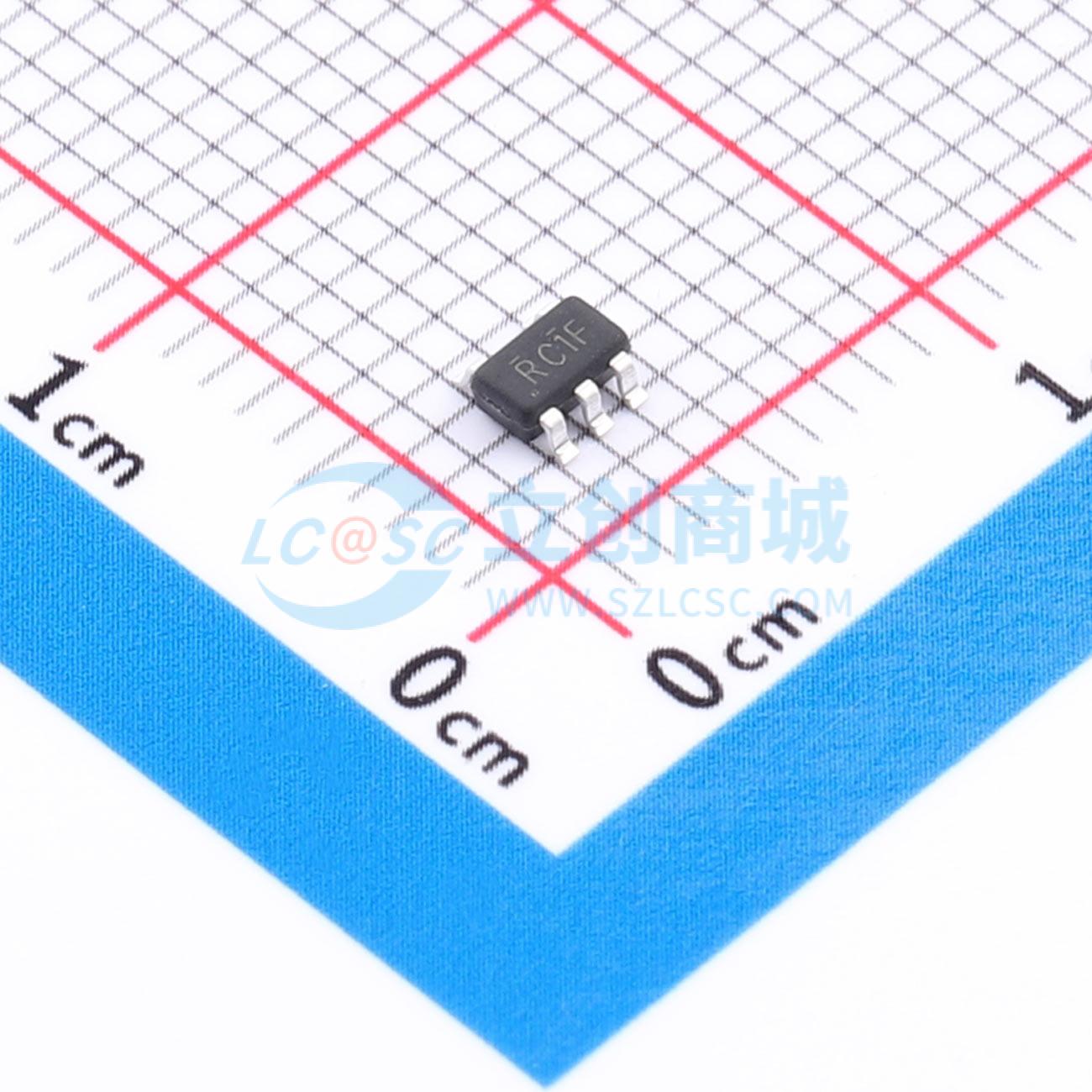

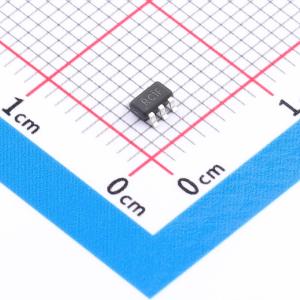

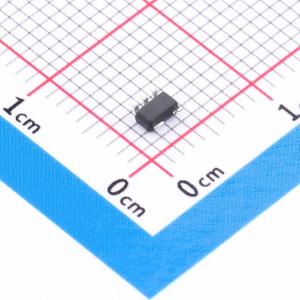

温馨提醒：图片仅供参考，商品以实物为准
LPV321M5X/NOPB-JSM
RRIO、CMOS运算放大器，具备低电压工作、高速度功耗比、单位增益稳定和超低输入偏置电流特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- LPV321M5X/NOPB-JSM
- 商品编号
- C49367753
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.041167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 10MHz | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 2.6uV/℃ | |
| 压摆率(SR) | 8.5V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 9.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 静态电流(Iq) | 400uA | |
| 输出电流 | 140mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.1V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~-1.05V；1.05V~2.75V | |
| 功能特性 | - |
商品概述
LPV321M5X/NOPB产品可实现低电压运行，具备轨到轨输入和输出功能，拥有出色的速度/功耗比，提供了卓越的带宽（10MHz）和压摆率（8.5V/μs）。该运算放大器具有单位增益稳定性，且输入偏置电流极低。
LPV321M5X/NOPB的失调电压较低，在25°C、Vs = 5V、VCM = Vs/2的条件下，可保证不高于0.5mV。
LPV321M5X/NOPB运算放大器可在2.1V至5.5V的单电源或±1.05V至±2.75V的双电源下工作。该器件非常适合用于传感器接口、有源滤波器和便携式应用。
封装形式为SOT23 - 5。
商品特性
- 高增益带宽：10MHz
- 出色的压摆率：8.5V/μs
- 轨到轨输入和输出
- 较低的失调电压：最大±0.5mV
- 输入电压范围：当Vs = 5.5V时，为 - 0.2V至 + 5.7V
- 电源范围：+2.1V至 + 5.5V
- 工作范围：-40°C至 + 125°C
- 微型封装：SOT23 - 5/SC70
应用领域
- 传感器
- 有源滤波器
- 测试设备
- 驱动A/D转换器
- 光电二极管放大
