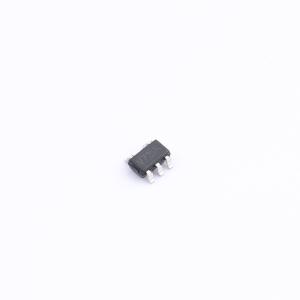

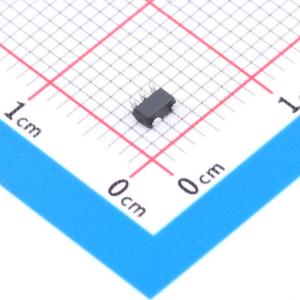

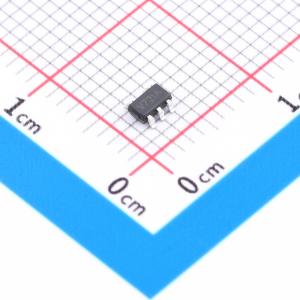

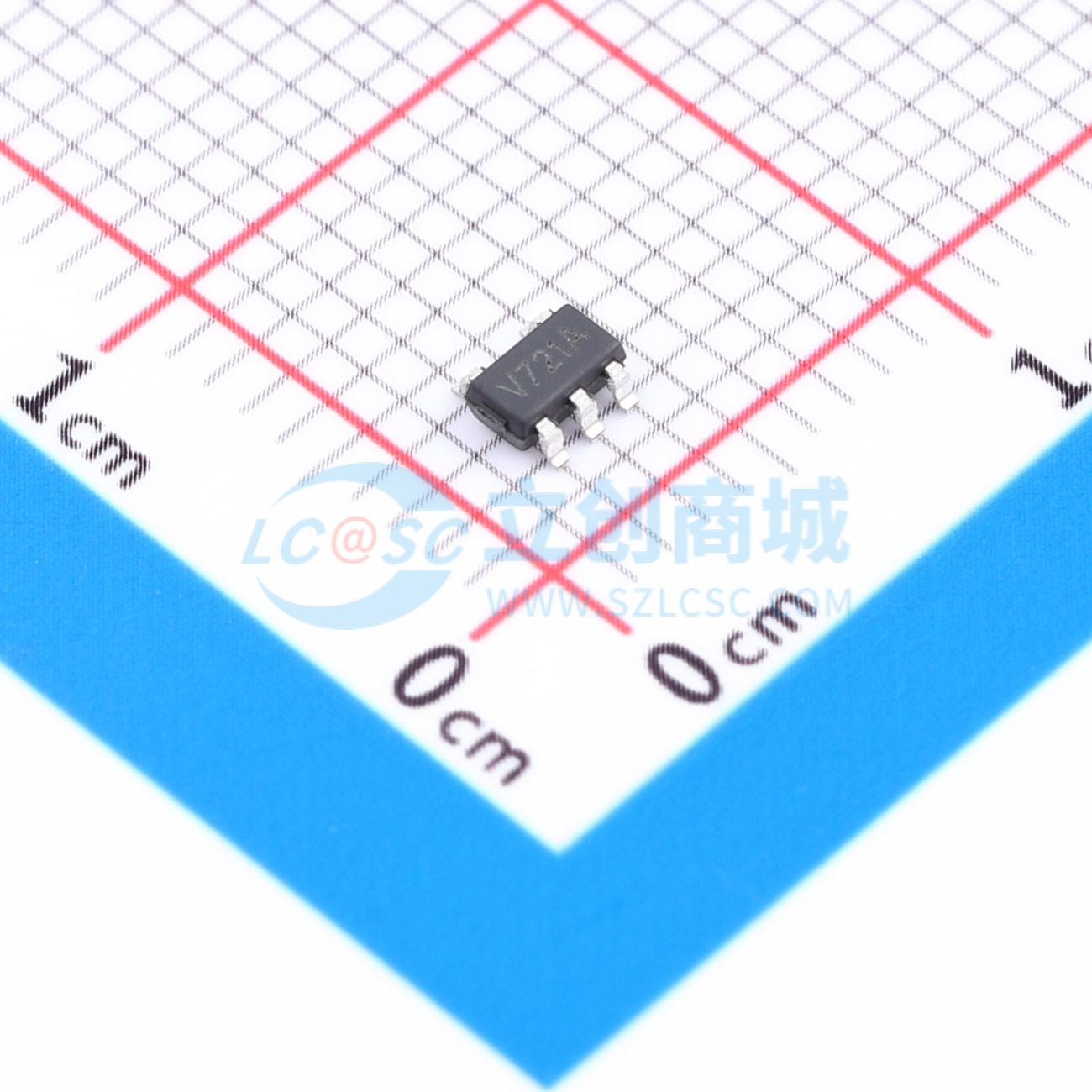

温馨提醒：图片仅供参考，商品以实物为准
LMV721M5X-JSM
10MHz RRI CMOS运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 大器组数：1 输入偏置电流(Ib)：260nA 增益带宽积(GBP)：10MHz 压摆率(SR)：5.25V/us 轨到轨：轨到轨
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- LMV721M5X-JSM
- 商品编号
- C49367660
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | - | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 10MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 2.6uV/℃ | |
| 压摆率(SR) | 8.5V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 9.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 静态电流(Iq) | 400uA | |
| 输出电流 | 140mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.1V~5.5V | |
| 双电源电压(Vee~Vcc) | 1.05V~2.75V；-2.75V~-1.05V | |
| 功能特性 | - |
商品概述
该运算放大器具备低压工作能力，支持轨到轨输入与输出，并拥有出色的速度/功耗比，提供10MHz带宽和8.5V/μs压摆率。运算放大器为单位增益稳定，并具有超低输入偏置电流。其失调电压较低，在25℃、Vs = 5V、VCM = Vs / 2条件下，保证不超过0.5mV。可在2.1V至5.5V单电源或±1.05V至±2.75V双电源下工作。
商品特性
- 高增益带宽：10MHz
- 优异的压摆率：8.5V/μs
- 轨到轨输入与输出
- 低失调电压：最大值±0.5mV
- 输入电压范围：Vs = 5.5V时，为-0.2V至+5.7V
- 电源范围：+2.1V至+5.5V
- 工作温度范围：-40℃至+125℃
- 微型封装：SOT23-5
应用领域
- 传感器
- 有源滤波器
- 测试设备
- 驱动模数转换器
- 光电二极管放大
