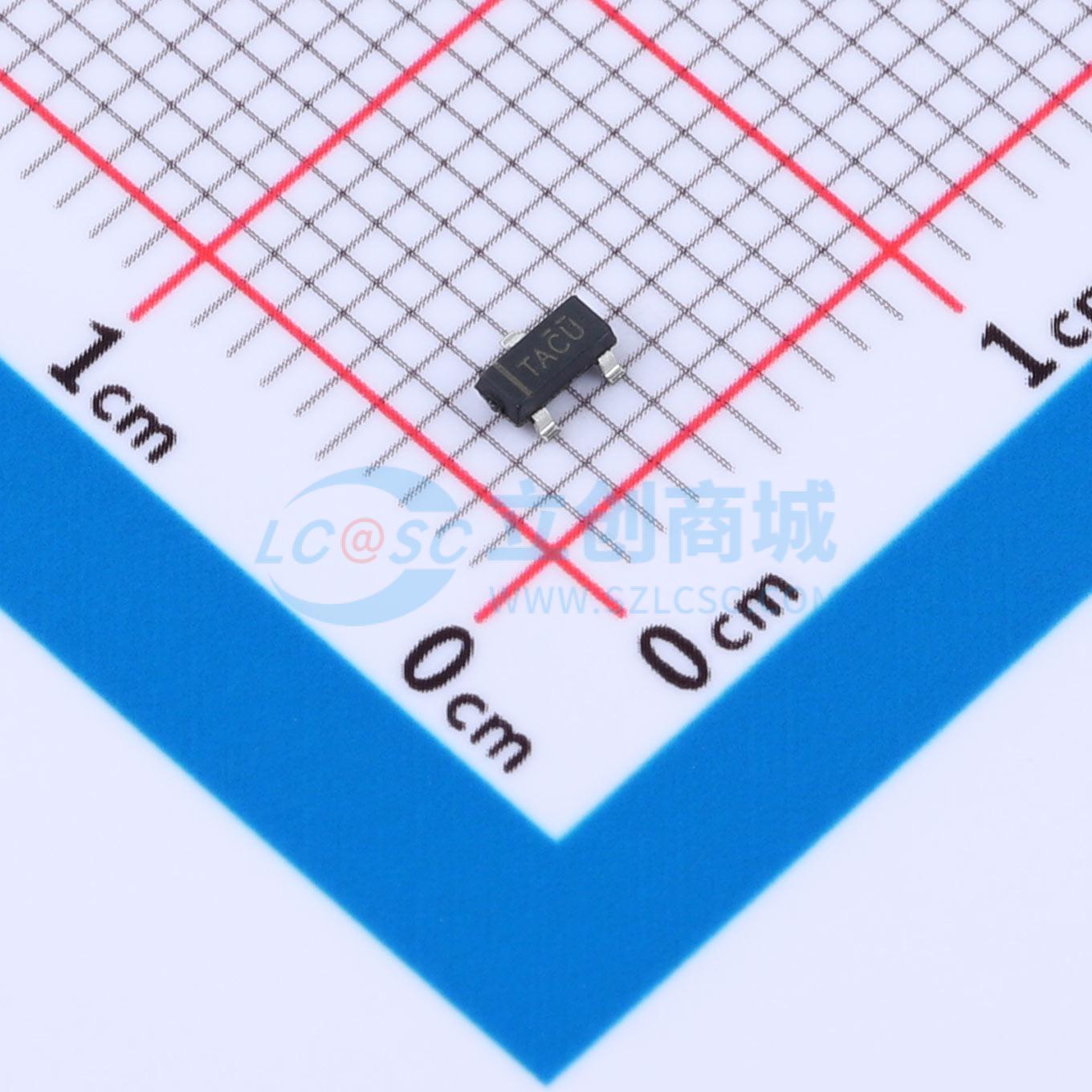

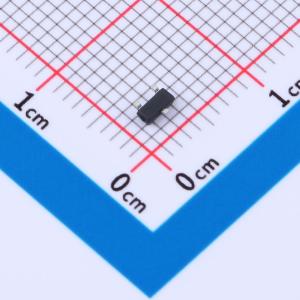

温馨提醒：图片仅供参考，商品以实物为准

TL431ACDBZR-JSM

可调精密稳压器，可替代稳压二极管，适用于运放电路、可调节电源和开关电源

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TL431 可调精密并联稳压器
品牌名称: JSMSEMI(杰盛微)
商品型号: TL431ACDBZR-JSM
商品编号: C49365001
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.035533克(g)

商品参数

商品概述

TL431是三端可调电压基准电路，在民用级和工业级温度范围内均可满足规定的热稳定性。可以通过两个外部电阻器将输出电压设置为介于Vref（约为2.5V）和36V之间的任意值。该器件具有0.2Ω的输出阻抗典型值。该器件在许多应用中成为稳压二极管的出色替代品，例如运放电路、可调节电源和开关电源，具有完全相同的功能和电气特性，但是具有不同的封装管脚排列。

商品特性

常温下的基准电压精度：
- TL431A: 0.5%
- TL431: 1%
- TL431B: 2%
可调输出电压：Vref ~ 36V
宽工作温度范围：-40°C ~ 85°C
低温漂：最大16mV
低输出噪声
0.2Ω输出阻抗
灌电流能力：1mA ~ 100mA
封装形式：SOT23

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	36V
	输出电压	2.5V~36V
	输出电流	-
	电源纹波抑制比(PSRR)	-
	压差	-

	属性	参数值
	静态电流(Iq)	-
	噪声	-
	功能特性	-
	工作温度	-40℃~+85℃
	输出类型	可调
	输出通道数	1
