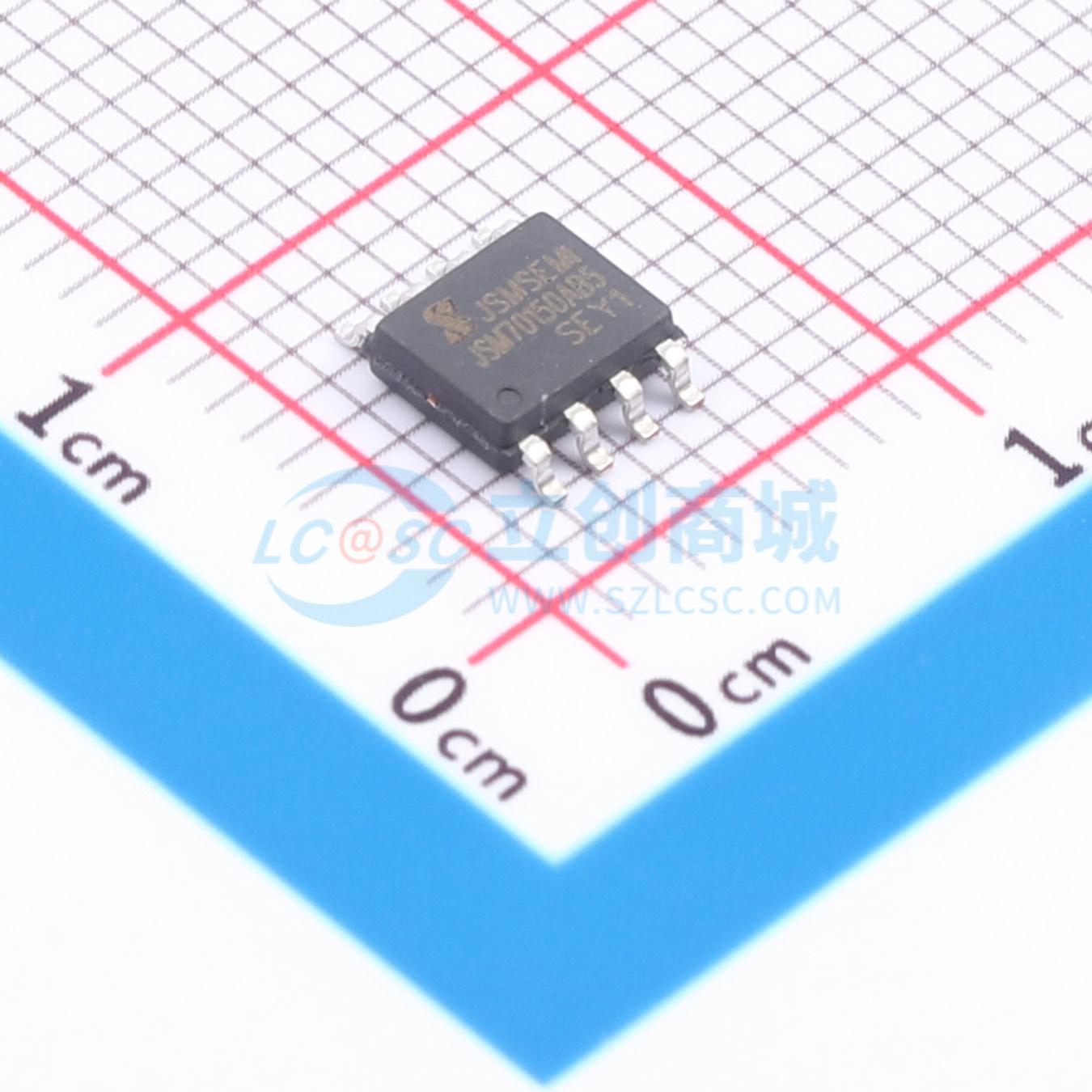

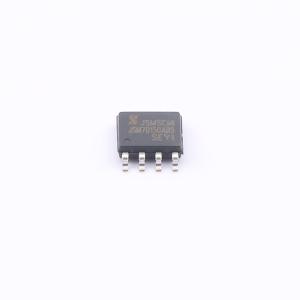

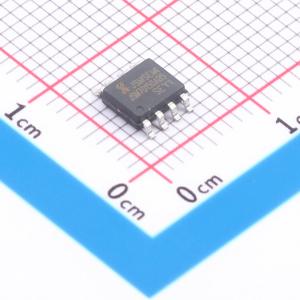

S-CH70150AB5PR-JSM

集成双霍尔高性能线性电流传感器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: JSMSEMI(杰盛微)
商品型号: S-CH70150AB5PR-JSM
商品编号: C49366141
商品封装: SOP-8
包装方式: -
商品毛重: 1克(g)

商品参数

商品概述

S-CH701系列是一款开环霍尔电流传感芯片，具备高精度、高带宽、快速响应、高线性度和低温度漂移等优点，能够有效测量交流或直流电流，可广泛应用于工业、消费类及通信类设备。该系列提供0~50A的电流检测范围，为高性能电流传感器领域提供了新的解决方案。其内部采用差分霍尔结构，能有效抑制外部杂散磁场。该芯片采用SOP-8封装，可在-40℃到125℃的温度范围内工作，并符合RoHS标准。

商品特性

大电流、高精度：提供0~50A电流检测，原边导通电阻低至0.85mΩ，典型零点温漂为±2mV，典型灵敏度温漂为±0.5%，典型线性度误差为±0.1%。
高带宽、高响应：典型带宽为250kHz，典型响应时间为1.6us。
高抗扰、强隔离：差分霍尔结构能有效抵抗外部磁场干扰，隔离耐压达3000Vrms，兼容3.3V/5V供电，并提供比例输出。

应用领域

白色家电
微型逆变器
电源
电机控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电流传感器
	电流测量范围	±50A
	工作电压	4.5V~5.5V
	隔离电压(Vrms)	3000Vrms
	灵敏度	40mV/A
	待机电流	-

	属性	参数值
	工作温度	-40℃~+125℃
	带宽	250kHz
	电流端电阻	0.85mΩ
	响应时间(tr)	1.6us
	双向电流检测	支持
	功能特性	双向检测
