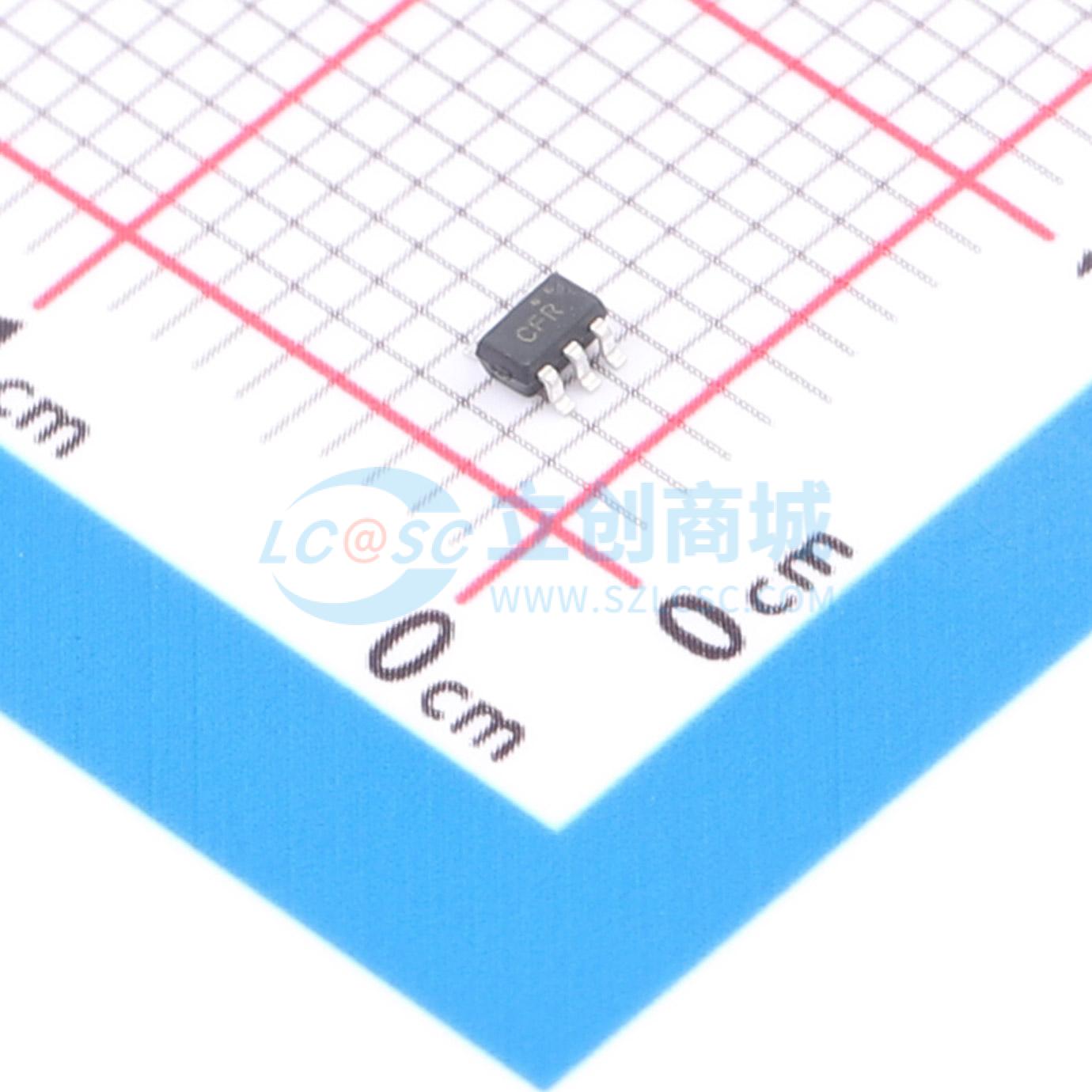

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G14DCKR-JSM
SN74LVC1G14DCKR-JSM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 带施密特触发器输入的超高速单反相器。其输入可由 3.3 V 或 5 V 器件驱动。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- SN74LVC1G14DCKR-JSM
- 商品编号
- C49365414
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.5V~2.1V；1.25V~1.55V；750mV~1.05V；2.8V~3.4V；2.3V~3V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 350mV~650mV；300mV~600mV；450mV~750mV；850mV~1.15V；700mV~1V | |
| 输出高电平(VOH) | 2.4V；1.9V；2.3V；3.8V；1.2V | |
| 输出低电平(VOL) | 450mV；400mV；100mV；550mV；550mV；300mV | |
| 传播延迟(tpd) | 2.7ns@5V,50pF | |
| 系列 | 74LVC1G | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 推挽式 |
