温馨提醒：图片仅供参考，商品以实物为准

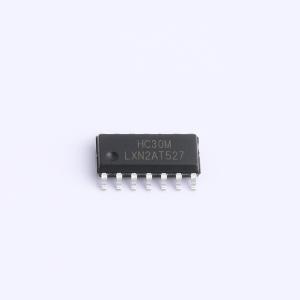

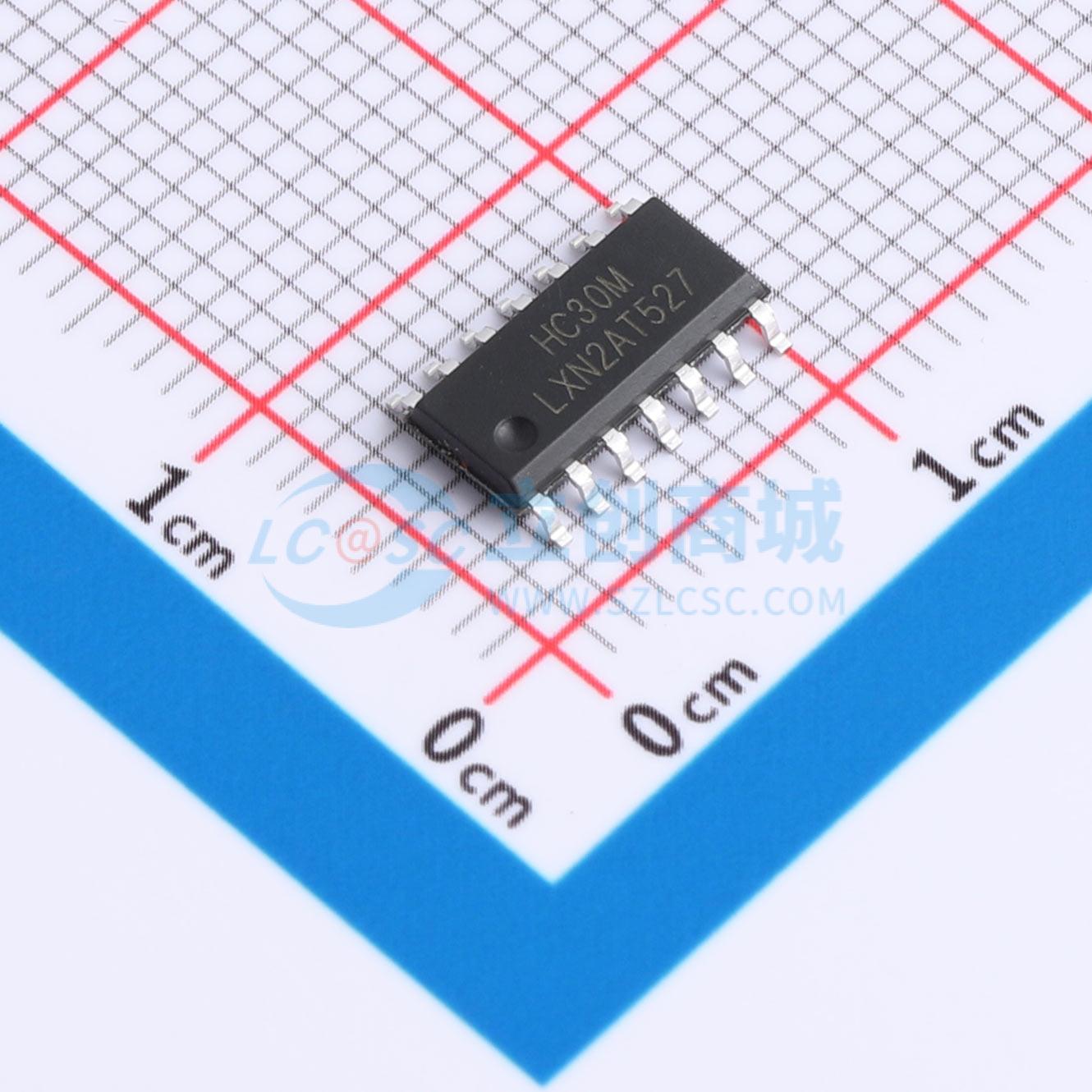

74HC30D,653-JSM
8输入与非门电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 与非门 通道数: 1 电源电压: 2V~6V 静态电流(最大值): 2uA
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- 74HC30D,653-JSM
- 商品编号
- C49364583
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.241025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 1 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.35V；500mV；1.8V | |
| 输出高电平(VOH) | 4.4V；5.9V；1.9V | |
| 输出低电平(VOL) | 260mV；100mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 22ns@6V | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 8 | |
| 功能特性 | - |
商品概述
74HC/HCT30是一款8输入与非门电路。输入包含钳位二极管，这使得可以通过限流电阻将输入接口连接到超过VCC的电压。
商品特性
- 输入电平：74HC/HCT30为CMOS电平；74HCT30为TTL电平
- 工作环境温度范围：-40℃ ~ +125℃
- 封装形式：DIP14、SOP14、TSSOP14
