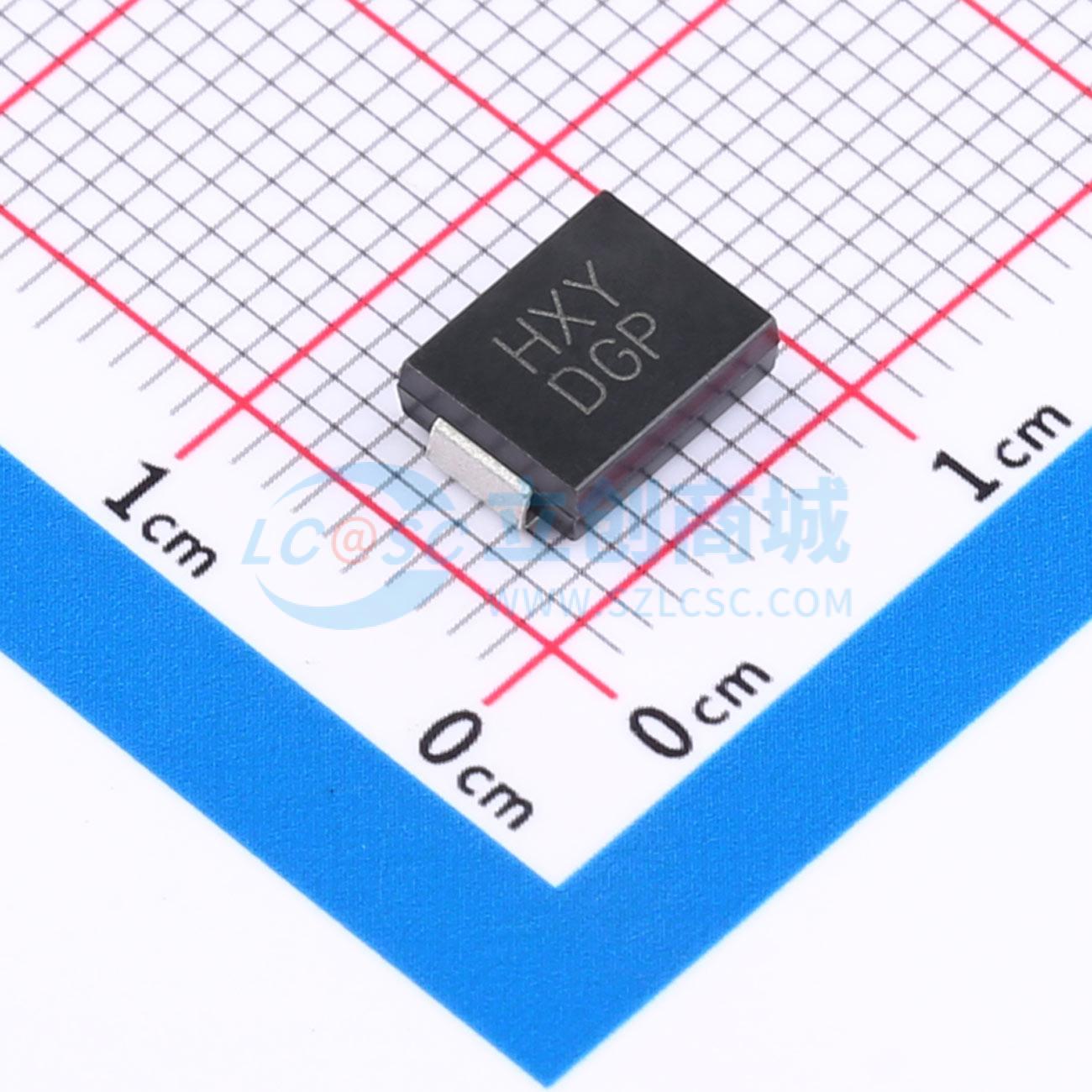

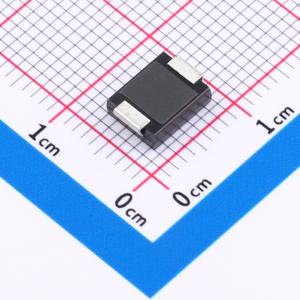

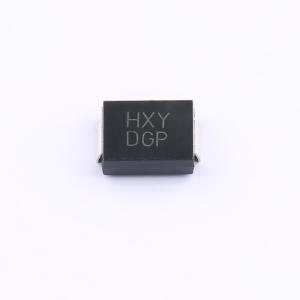

SMDJ70CA
70V 26.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本产品属于静电和浪涌保护器件（TVS/ESD），适用于对电路可靠性有较高要求的应用场合。其反向工作电压VRWM为70V，击穿电压范围VBR为77.80~86.00V，钳位电压VC为113V，在额定脉冲电流IPP下可达26.5A，具备良好的瞬态电压抑制性能。采用双向（Bi-directional）结构设计，可同时应对正负方向的异常电压冲击，有效保护后级电路免受静电放电及浪涌干扰的影响。广泛用于通信模块、便携式电子设备及高精度控制系统中，提供快速响应且稳定的电路保护功能。
- 商品型号
- SMDJ70CA
- 商品编号
- C49363602
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.328283克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 70V | |
| 钳位电压 | 113V | |
| 峰值脉冲电流(Ipp) | 26.5A | |
| 峰值脉冲功率(Ppp) | 3kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 86V | |
| 反向电流(Ir) | 2uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000μs波形下具有3000W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 快速响应时间
- 在10V以上时，典型反向电流小于1μA
- 塑料封装符合美国保险商实验室（UL）94V - 0阻燃等级
- 符合J - STD - 020标准的MSL 1级
- 安全认证：UL
- 符合IEC61000 - 4 - 2标准，静电放电（ESD）防护能力为空气放电30KV、接触放电30KV
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线（如RS232、RS485等）
