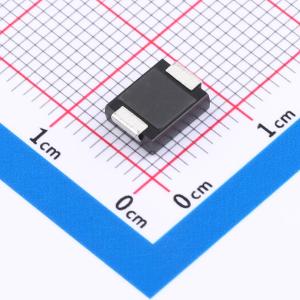

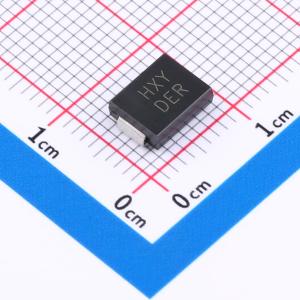

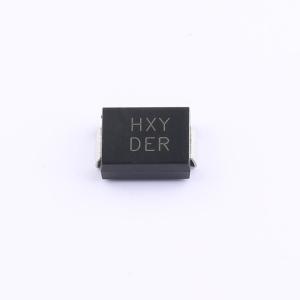

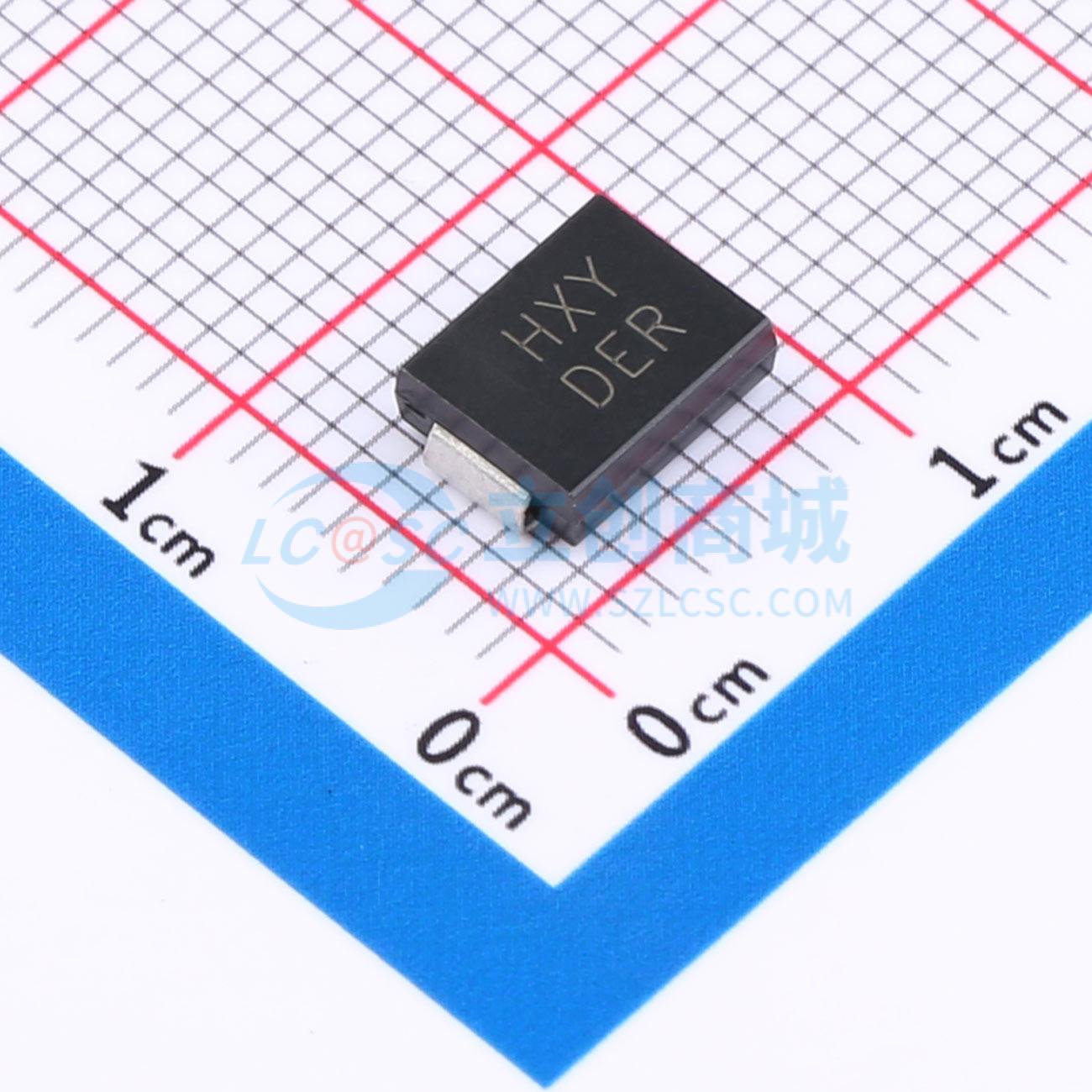

SMDJ17CA
17V 108.7A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 该静电和浪涌保护器件采用Bi双向设计，适用于高可靠性电路保护场合。其反向工作电压（VRWM）为17V，击穿电压（VBR）范围为18.90~20.90V，钳位电压（VC）为27.6V，能够有效抑制异常高压脉冲，保障后级电路安全。最大峰值脉冲电流（IPP）可达108.7A，具备优异的瞬态响应能力与能量吸收性能，适用于多种通用电子设备中的信号线或电源线保护。
- 商品型号
- SMDJ17CA
- 商品编号
- C49363589
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.331313克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 17V | |
| 钳位电压 | 27.6V | |
| 峰值脉冲电流(Ipp) | 108.7A@10/1000us | |
| 峰值脉冲功率(Ppp) | 3kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 20.9V | |
| 反向电流(Ir) | 2uA | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000μs波形下具有3000W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 快速响应时间
- 在10V以上时，典型反向电流小于1μA
- 塑料封装符合美国保险商实验室（UL）94V - 0阻燃等级
- 符合J - STD - 020标准的MSL 1级
- 安全认证：UL
- 符合IEC61000 - 4 - 2标准，静电放电（ESD）防护能力为空气放电30KV、接触放电30KV
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线（如RS232、RS485等）
