温馨提醒：图片仅供参考，商品以实物为准

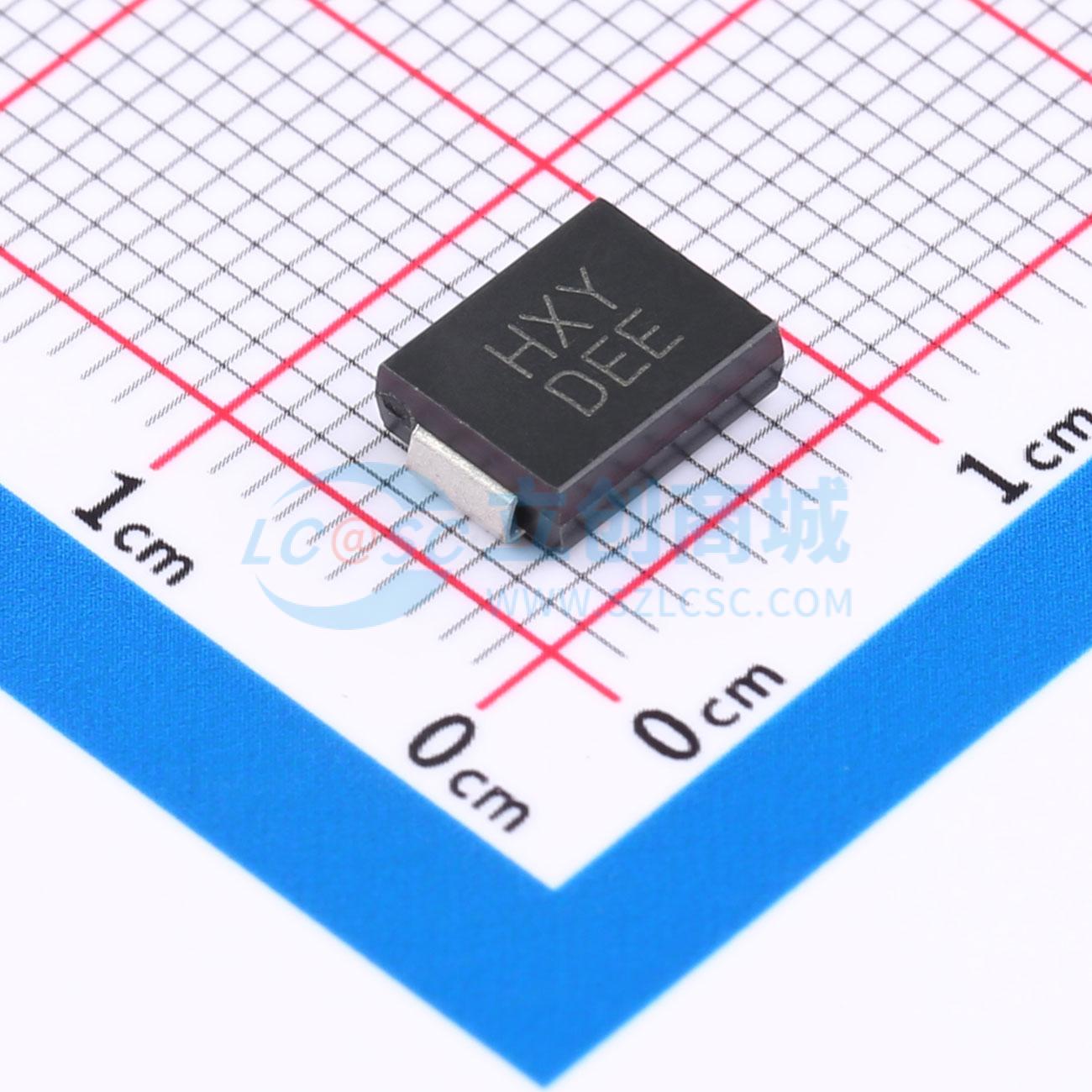

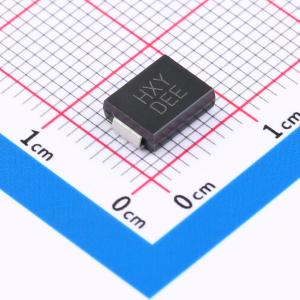

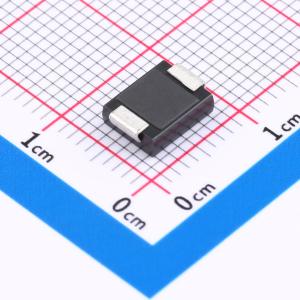

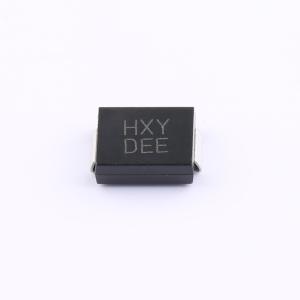

SMDJ12CA
12V 150.8A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该双向静电和浪涌保护器件适用于各类敏感电子设备的瞬态电压防护。其反向工作电压（VRWM）为12V，击穿电压（VBR）范围为13.30~14.70V，钳位电压（VC）为19.9V，能够在静电放电或浪涌事件中快速响应并限制电压，保护后级电路不受损坏。额定脉冲电流（IPP）达150.8A，具备优异的抗冲击性能，广泛用于通信模块、便携式设备及电源接口等应用场景中的过压保护。
- 商品型号
- SMDJ12CA
- 商品编号
- C49363585
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.328283克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 19.9V | |
| 峰值脉冲电流(Ipp) | 150.8A@10/1000us | |
| 峰值脉冲功率(Ppp) | 3kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 14.7V | |
| 反向电流(Ir) | 2uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000μs波形下具有3000W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 快速响应时间
- 在10V以上时，典型反向电流小于1μA
- 塑料封装符合美国保险商实验室（UL）94V - 0阻燃等级
- 符合J - STD - 020标准的MSL 1级
- 安全认证：UL
- 符合IEC61000 - 4 - 2标准，静电放电（ESD）防护能力为空气放电30KV、接触放电30KV
应用领域
- 输入/输出接口
- 交流/直流电源
- 低频信号传输线（如RS232、RS485等）
