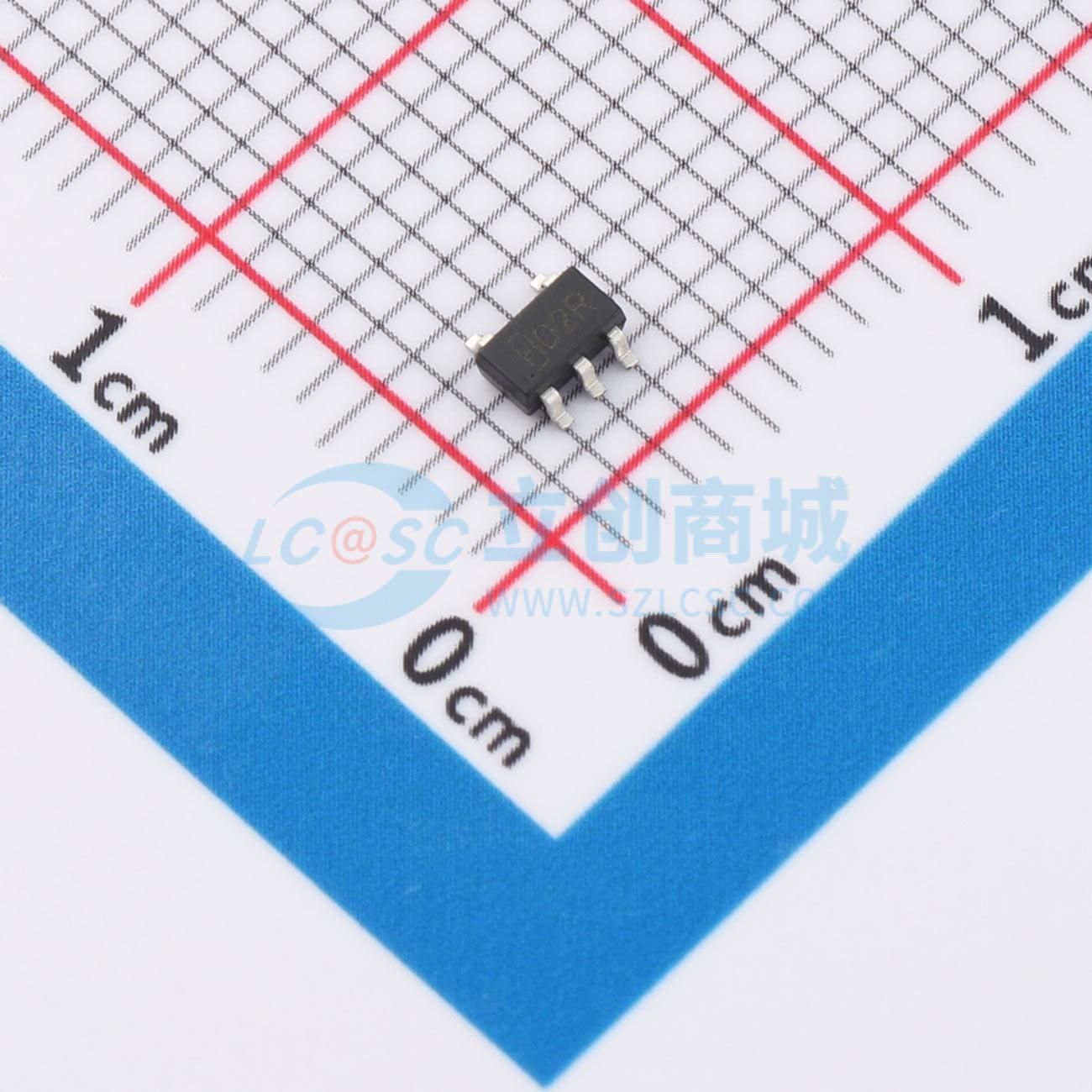

温馨提醒：图片仅供参考，商品以实物为准
TP74AUP1G02S5
单2输入或非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是低功率单2输入正或非门，在正逻辑中提供函数Y = (A + B)(overline) 或 Y = A(overline) · B(overline)。该器件可确保在整个0.8V至3.6V的VCC范围内实现极低的静态和动态功耗。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74AUP1G02S5
- 商品编号
- C49333191
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 1 | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 灌电流(IOL) | 4mA | |
| 输入高电平(VIH) | 2V；1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV；700mV | |
| 输出高电平(VOH) | 2.72V；1.11V；2.6V；1.32V；1.9V；2.05V | |
| 输出低电平(VOL) | 310mV；440mV；100mV | |
| 传播延迟(tpd) | 2.4ns@3.3V,5pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
