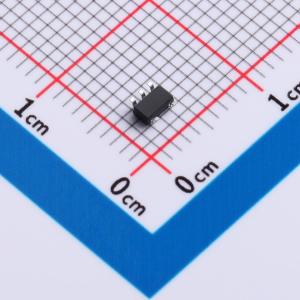

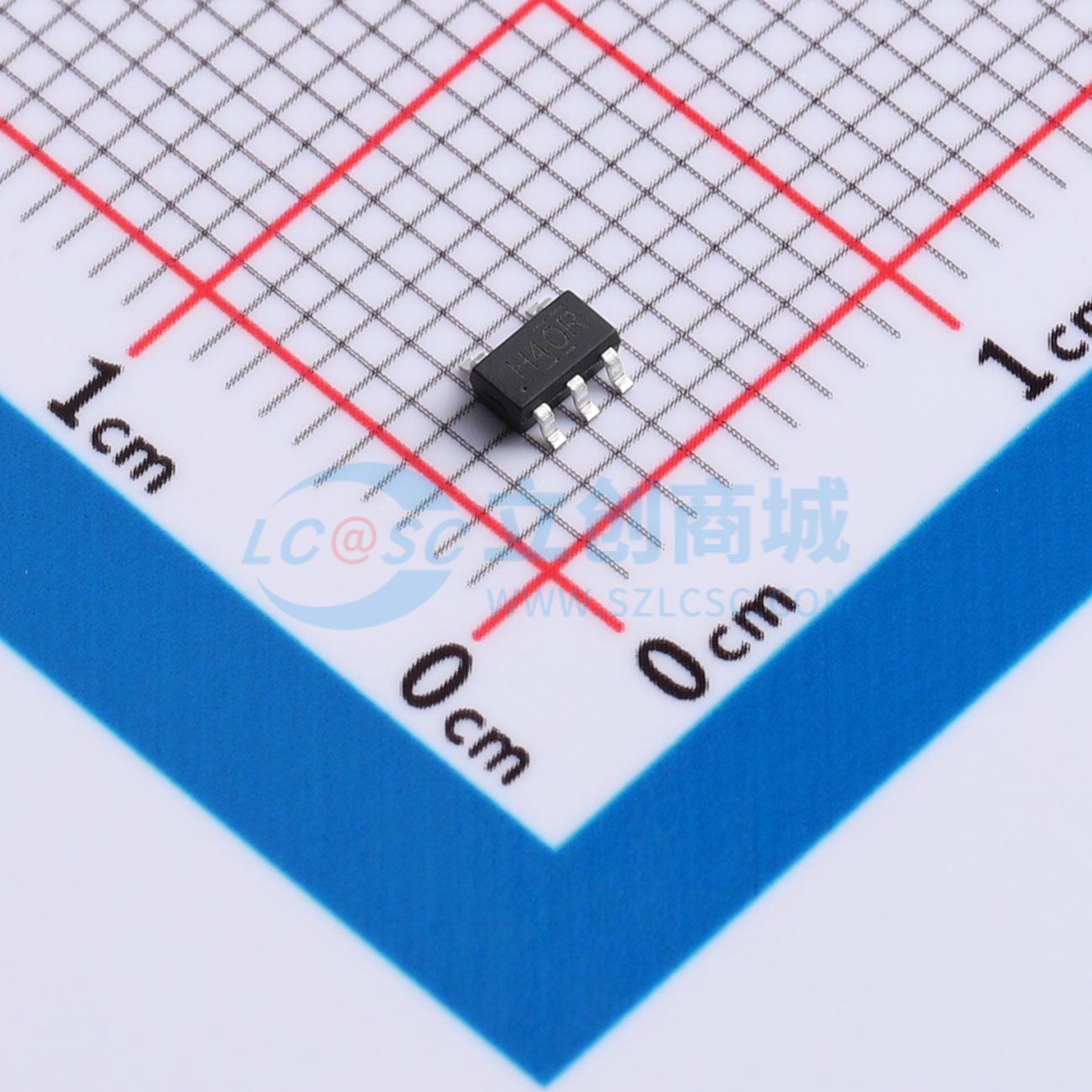

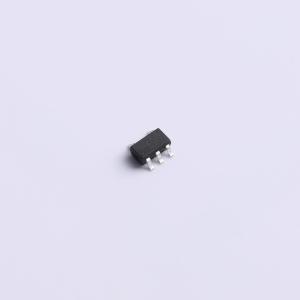

温馨提醒：图片仅供参考，商品以实物为准
TP74AUP1G240S5
反相缓冲器/线路驱动器；三态
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款具有三态输出的 1 位反相缓冲器/线路驱动器。该器件具有输出使能 (OE) 功能。OE 为高电平时，输出呈高阻抗关断状态。所有输入均采用施密特触发器，使电路能够耐受较慢的输入上升和下降时间。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74AUP1G240S5
- 商品编号
- C49333202
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.6V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；900mV | |
| 输出高电平(VOH) | 2.6V | |
| 输出低电平(VOL) | 440mV | |
| 传播延迟(tpd) | 4.6ns@3.3V,30pF | |
| 系列 | 74AUP | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 |
商品概述
TP74AUP1G240 是一款具有三态输出的单路反相缓冲器/线驱动器。该器件具备输出使能（OE）功能。当 OE 为高电平时，输出将进入高阻抗关断状态。所有输入端均采用施密特触发器动作，使电路能够容忍较慢的输入上升和下降时间。
商品特性
- 宽广的电源电压范围，从 0.8V 到 3.6V
- 输入可接受高达 3.6V 的电压
- IOFF 支持部分断电模式
- 低静态功耗；Icc = 0.5μA（最大值）
- ESD 保护性能超过 JESD 22 标准
应用领域
- 音频接收机
- 音频扩展坞
- 蓝光播放器与家庭影院
- 嵌入式个人电脑
- 个人数字助理
