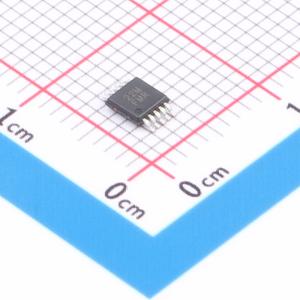

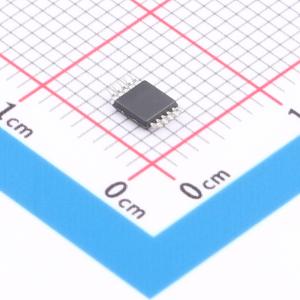

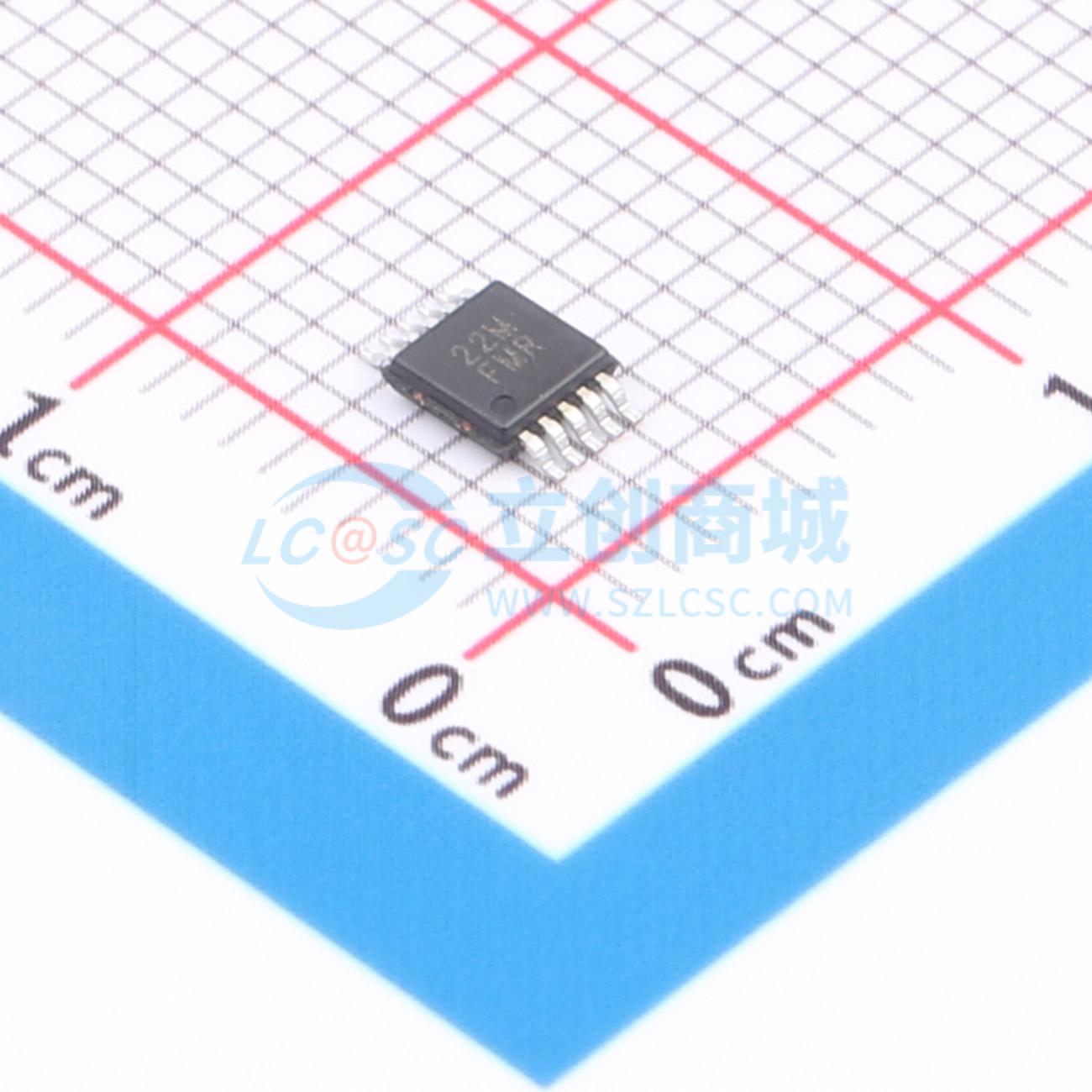

TPBL1530MSOP

高速USB2.0（480Mbps）DPDT模拟开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是双向低功耗双端口、高速 USB 2.0 模拟开关，为 USB Type-C 系统提供集成保护。设备配置为双 2:1 或 1:2 开关，针对 USB Type-C 系统中的 USB 2.0 DP/DM 线路进行了优化。能够实现真正的隔离，即使 COM+/- 覆盖 VCC，也很少有电流回流到电源。具有低比特间偏斜和高通道间噪声隔离能力，与各种标准兼容，如高速 USB 2.0 (480Mbps)。每个开关都是双向的，对输出端的高速信号几乎没有衰减。带宽足够宽，可以以良好的信号完整性传输高速 USB 2.0 差分信号 (480 Mb/s)。
品牌名称: TECH PUBLIC(台舟)
商品型号: TPBL1530MSOP
商品编号: C49333211
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.062062克(g)

商品参数

商品概述

该器件是一款双向、低功耗、双端口、高速USB 2.0模拟开关，集成了针对USB Type-C系统的保护功能。该器件配置为双路2:1或1:2开关，专为USB Type-C系统中的USB 2.0 DP/DM线路优化使用。该器件能够实现真正的隔离，即使在COM+/-覆盖VCC的情况下，也只有极少电流会流回电源。该器件具有低位间偏移和高通道间噪声隔离特性，兼容多种标准，例如高速USB 2.0（480Mbps）。每个开关均为双向，在输出端对高速信号的衰减极小或没有衰减。其带宽足够宽，能以良好的信号完整性传输高速USB 2.0差分信号（480 Mb/s）。

商品特性

低导通电阻：R on = 1.5Ω（当 Vcc = 5V时）
1.8V逻辑兼容控制引脚
高关断隔离度：-100dB @ 100KHz
COM+/-覆盖VCC，即使电源失效也能实现真正隔离
低通道间串扰：-97dB @ 100KHz
高带宽（-3dB @800MHz），适用于USB2.0高速路由
低静态电流（< 2 uA），具有极宽的电源电压范围（1.5 V ~ 5.5 V）

应用领域

手机、平板电脑和笔记本电脑
USB Type-C或Micro-B连接器应用场合

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	导通电阻(Ron)	3.9Ω
	工作电压	1.5V~5.5V
	导通电容(Con)	7pF

	属性	参数值
	导通时间(ton)	200ns
	关闭时间(toff)	200ns
	带宽	800MHz
	工作温度	-40℃~+85℃
	传播延迟(tpd)	-
	功能特性	双向模拟通道；断电隔离
