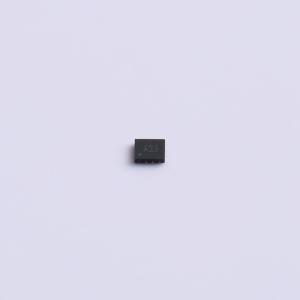

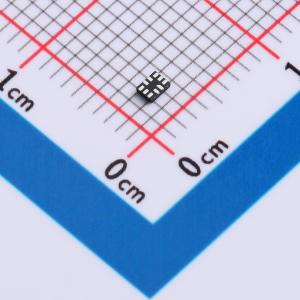

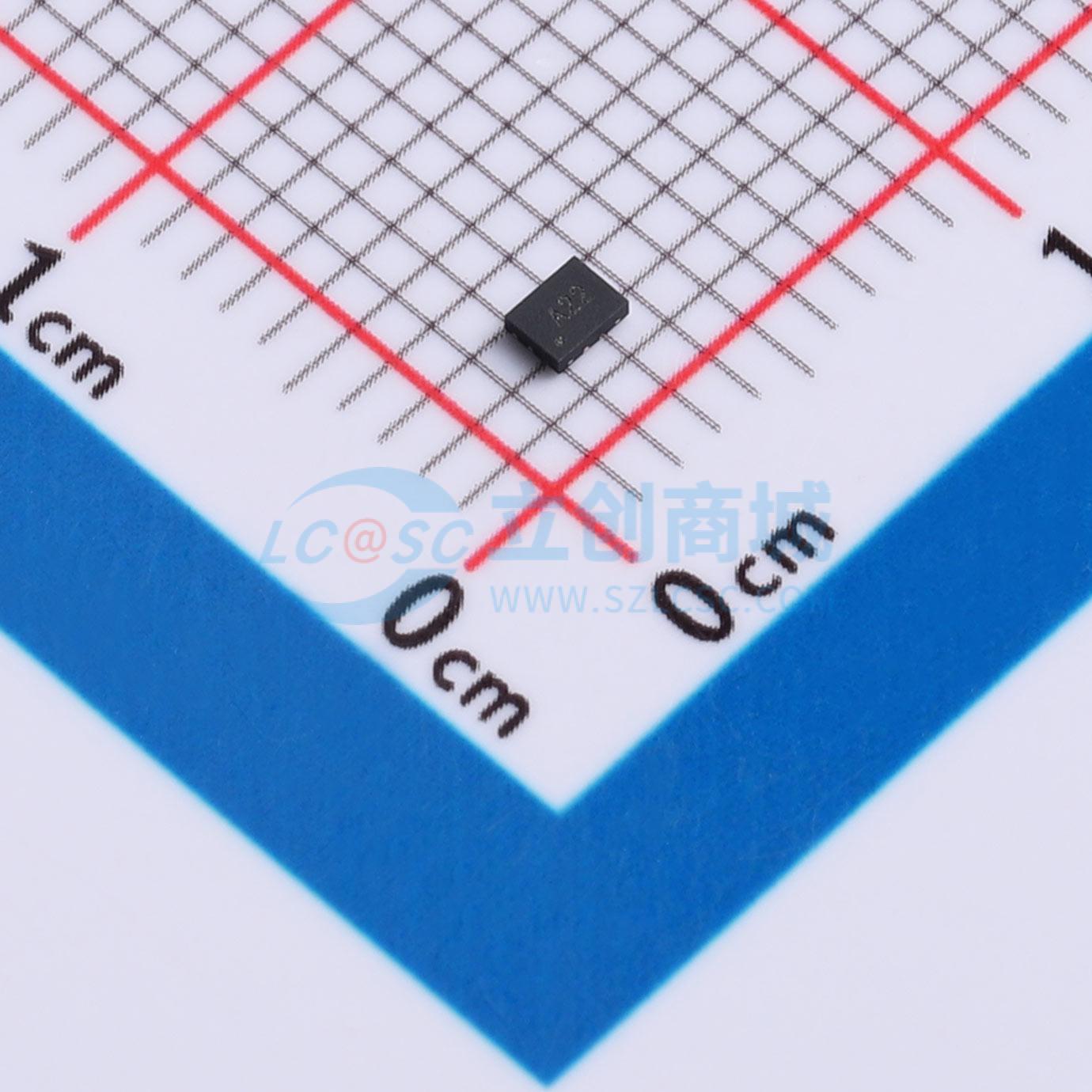

TPBL1530TQFN

高速USB2.0(480Mbps）DPDT模拟开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款双向低功耗双端口高速 USB 2.0 模拟开关，为 USB Type-C 系统提供集成保护。该设备配置为双 2:1 或 1:2 开关，针对 USB Type-C 系统中的 USB 2.0 DP/DM 线路进行了优化。该设备能够实现真正的隔离。即使 COM+/- 覆盖 VCC，也很少有电流回流到电源。具有低比特间偏斜和高通道间噪声隔离，并且与各种标准兼容，如高速 USB 2.0 (480Mbps)。每个开关都是双向的，并且在输出端对高速信号的衰减很小或没有衰减。其带宽足够宽，可以以良好的信号完整性传输高速 USB 2.0 差分信号 (480 Mb/s)。
品牌名称: TECH PUBLIC(台舟)
商品型号: TPBL1530TQFN
商品编号: C49333112
商品封装: QFN-10L(1.4x1.8)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

该产品是一款双向低功耗双端口高速USB 2.0模拟开关，集成了针对USB Type-C系统的保护功能。该器件配置为双2:1或1:2开关。它针对USB Type-C系统中的USB 2.0 DP/DM线路使用进行了优化。该器件能够实现真隔离。即使当COM+/-覆盖VCC时，也只有极少电流会回流至电源。该器件具有低比特间偏差和高通道间噪声隔离特性，并兼容多种标准，例如高速USB 2.0（480Mbps）。每个开关均为双向，并且在输出端对高速信号的衰减极小或没有衰减。其带宽足够宽，能够以良好的信号完整性传输高速USB 2.0差分信号（480 Mb/s）。

商品特性

低导通电阻，当Vcc = 5V时，Ron = 1.5Ω
1.8V逻辑兼容控制引脚
高关断隔离度：在100KHz时为-100dB
COM+/-覆盖VCC，即使在电源失效时也能实现真隔离
低通道间串扰：在100KHz时为-97dB
高带宽（-3dB @800MHz），适用于USB2.0高速路由
低静态电流（< 2uA），具有非常宽的电源电压范围（1.5V ~ 5.5V）

应用领域

手机、平板电脑和笔记本电脑
任何使用USB Type-C或Micro-B连接器的场合

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	导通电阻(Ron)	3.9Ω
	工作电压	1.5V~5.5V
	导通电容(Con)	7pF

	属性	参数值
	导通时间(ton)	200ns
	关闭时间(toff)	200ns
	带宽	800MHz
	工作温度	-40℃~+85℃
	传播延迟(tpd)	-
	功能特性	双向模拟通道；断电隔离
