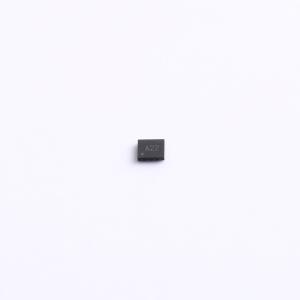

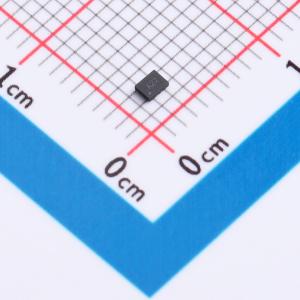

TPG7222YU

高速USB2.0（480Mbps）DPDT模拟开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 特性：低导通电阻，当VCC = 5V时，Ron = 1.5Ω。 1.8V逻辑兼容控制引脚。高关断隔离：在100KHz时为-100dB。 COM+/- 可覆盖VCC，即使电源关闭也能实现真正的隔离。低通道间串扰：在100KHz时为-97dB。高带宽（- 3dB @ 800MHz），适用于USB2.0高速传输。应用：手机、平板电脑和笔记本电脑。使用USB Type-C或Micro-B连接器的任何地方
品牌名称: TECH PUBLIC(台舟)
商品型号: TPG7222YU
商品编号: C49333115
商品封装: QFN-10L(1.4x1.8)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

这是一款专为USB Type-C系统设计的双向低功耗双端口高速USB 2.0模拟开关，内置保护功能。该器件配置为双2:1或1:2开关，针对USB Type-C系统中的USB 2.0 DP/DM线路使用进行了优化。该器件能够实现真正的隔离。即使COM+/-覆盖VCC，也只有极少的电流会流回电源。它具有低位间偏移和高通道间噪声隔离特性，并兼容多种标准，例如高速USB 2.0（480Mbps）。每个开关都是双向的，对输出端的高速信号几乎没有衰减。其带宽足够宽，能够以良好的信号完整性传输高速USB 2.0差分信号（480 Mb/s）。

商品特性

低导通电阻，当Vcc = 5V时，Ron = 1.5Ω
1.8V逻辑兼容控制引脚
高关断隔离度：-100dB @ 100KHz
COM+/-覆盖VCC，即使电源失效也能实现真正隔离
低通道间串扰：-97dB @ 100KHz
高带宽（-3dB @ 800MHz），适用于USB2.0高速信号路由
低静态电流（< 2uA），具有非常宽的电源电压范围（1.5V~5.5V）

应用领域

移动电话、平板电脑和笔记本电脑
任何使用USB Type-C或Micro-B连接器的场合

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	-
	通道数	-
	导通电阻(Ron)	1.5Ω@5V
	工作电压	1.5V~5.5V
	导通电容(Con)	7pF

	属性	参数值
	导通时间(ton)	200ns
	关闭时间(toff)	200ns
	带宽	800MHz
	工作温度	-40℃~+85℃
	传播延迟(tpd)	-
	功能特性	双向模拟通道；断电隔离
