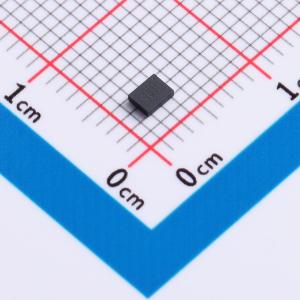

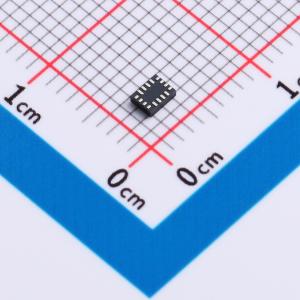

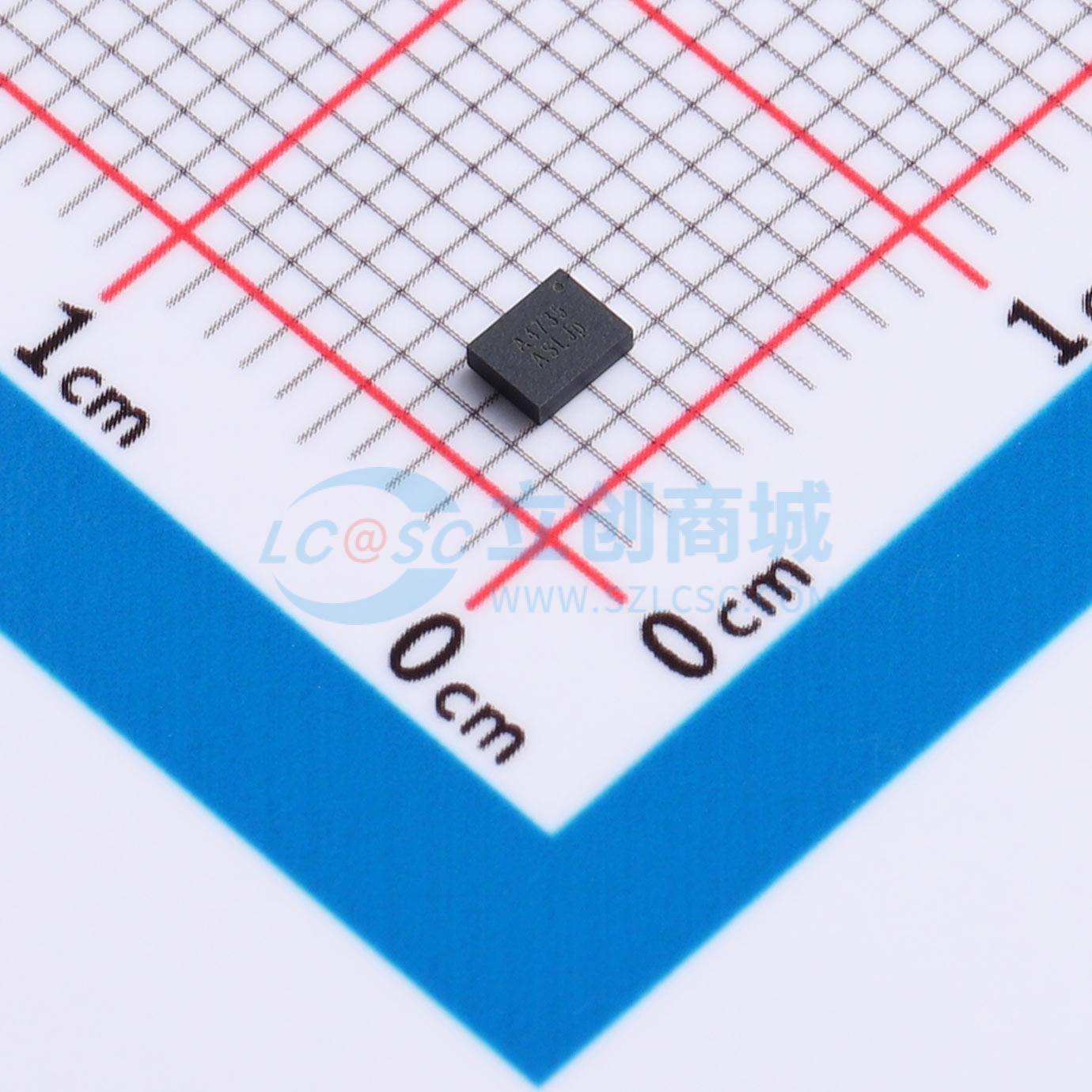

TPG4735YJ

双4:1高速USB2.0(480Mbps)SPQT模拟开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是双向低功耗双端口、高速USB 2.0模拟开关，为USB Type-C系统提供集成保护。设备配置为双4:1或1:4开关，针对USB Type-C系统中的USB 2.0 DP/DM线路进行了优化。具有低比特间偏斜和高通道间噪声隔离，与各种标准兼容，如高速USB 2.0（480Mbps）。每个开关是双向的，输出端对高速信号几乎没有衰减。带宽足够宽，能以良好的信号完整性传输高速USB 2.0差分信号（480 Mb/s）。
品牌名称: TECH PUBLIC(台舟)
商品型号: TPG4735YJ
商品编号: C49333114
商品封装: QFN-16L(2x2.6)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

该器件是一款双向、低功耗、双端口、高速的USB 2.0模拟开关，集成了针对USB Type-C系统的保护功能。它被配置为双4:1或1:4开关。该器件针对在USB Type-C系统中使用USB 2.0 DP/DM线路进行了优化。它具有低位到位的偏斜和高通道到通道的噪声隔离，并且兼容多种标准，例如高速USB 2.0（480Mbps）。每个开关都是双向的，并且在输出端对高速信号的衰减很小或没有衰减。其带宽足够宽，能够以良好的信号完整性传输高速USB 2.0差分信号（480 Mb/s）。

商品特性

低导通电阻，当VCC =5V时，Ron=3Ω
1.8V逻辑兼容控制引脚
D+/D- 覆盖VCC，即使电源失效也能实现真正的隔离
高关断隔离度：-100dB @ 100KHz
高带宽（-3dB @800MHz），适用于USB2.0高速路由
宽电源电压范围（1.5V ~ 5.5V）

应用领域

移动电话、平板电脑和笔记本电脑
任何使用USB Type-C或Micro-B连接器的场合
音频和视频信号路由

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	2
	导通电阻(Ron)	3.3Ω
	工作电压	1.5V~5.5V
	导通电容(Con)	7pF

	属性	参数值
	导通时间(ton)	200ns
	关闭时间(toff)	200ns
	带宽	800MHz
	工作温度	-40℃~+85℃
	传播延迟(tpd)	-
	功能特性	双向模拟通道；断电隔离
