温馨提醒：图片仅供参考，商品以实物为准

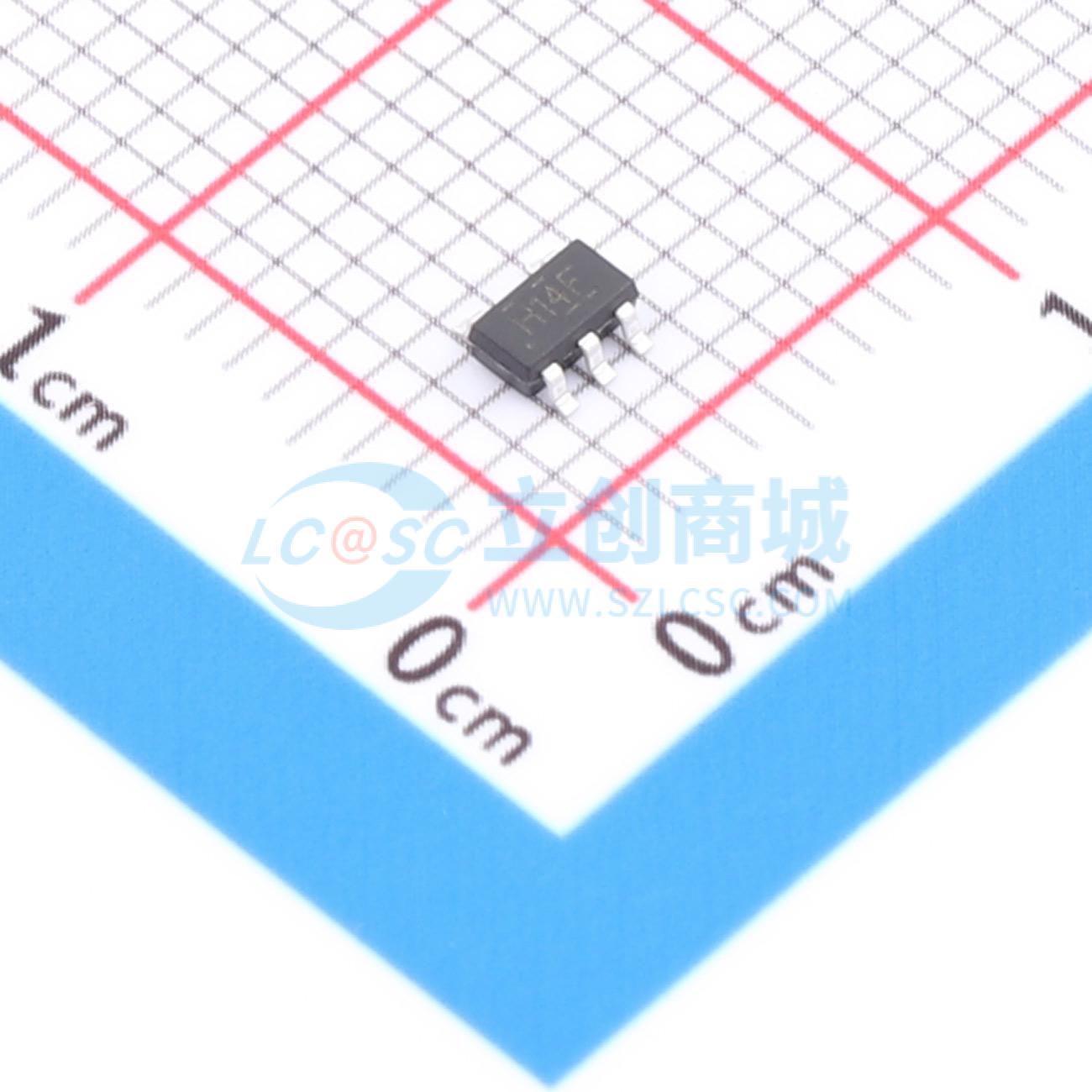

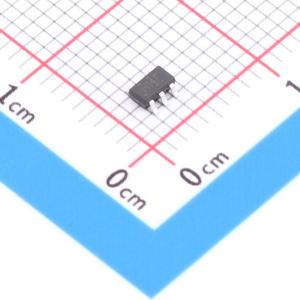

TP74AUP1G14S5
施密特触发器反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该产品作为具有施密特触发器输入的独立门，允许缓慢的输入转换，并在输入处具有更好的开关噪声抗扰度。该产品在整个 0.8V 至 3.6V 的 VCC 范围内确保极低的静态和动态功耗。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74AUP1G14S5
- 商品编号
- C49333199
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.035268克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 通道数 | 1 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.11V；2.05V；2.72V；1.32V；1.9V；2.6V | |
| 输出低电平(VOL) | 440mV；100mV；310mV | |
| 传播延迟(tpd) | 3ns@3.3V,5pF | |
| 系列 | 74AUP | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 |
商品概述
TP74AUP1G14是一款具有施密特触发器输入的独立门电路，允许缓慢的输入转换，并在输入端提供更好的开关噪声抗扰度。该器件确保在0.8V至3.6V的整个VCC范围内具有非常低的静态和动态功耗。
商品特性
- 宽电源电压范围：0.8V至3.6V
- 输入可接受高达3.6V的电压
- IOFF支持部分断电模式
- 低静态功耗；ICC = 0.5μA（最大值）
- ESD保护超过JESD 22标准：2000V人体放电模型（A114-A）、200V机器模型（A115-A）、1000V充电器件模型（C101）
应用领域
- 音频扩展坞
- 蓝光播放器和家庭影院
- 个人数字助理
- 电信/服务器AC/DC电源：单控制器：模拟和数字
- 固态硬盘：客户端和企业级
- 无线耳机、键盘和鼠标
