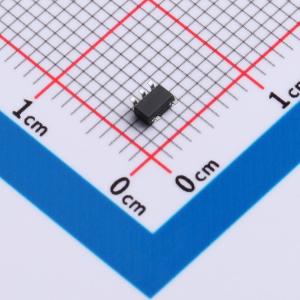

温馨提醒：图片仅供参考，商品以实物为准
TP74AUP1G17S5
低功耗施密特触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 提供单路同相缓冲器，具有开漏输出。器件的输出为开漏输出，可与其他开漏输出连接，以实现低电平有效线或高电平有效线与功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74AUP1G17S5
- 商品编号
- C49333201
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 0.8V~3.6V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | - | |
| 系列 | 74AUP | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 500nA | |
| 传播延迟(tpd) | 2.7ns@3.3V,5pF | |
| 功能特性 | 掉电隔离 |
商品概述
TP74AUP1G07 提供单路带开漏输出的非反相缓冲器。该器件的输出为开漏结构，可与其他开漏输出连接，以实现低电平有效的线或或高电平有效的线与功能。
商品特性
- 宽电源电压范围：0.8V ~ 3.6V
- 输入可接受高达 3.6V 的电压
- IOFF 支持部分掉电模式
- 低静态功耗：ICC = 0.5μA (最大值)
- ESD 保护超过 JESD 22 标准
- 人体模型：2000V (A114-A)
- 机器模型：200V (A115-A)
- 充电器件模型：1000V (C101)
应用领域
- 音频视频接收机
- 嵌入式个人电脑
- 个人数字助理(PDA)
- 固态硬盘(SSD)：客户端与企业级
