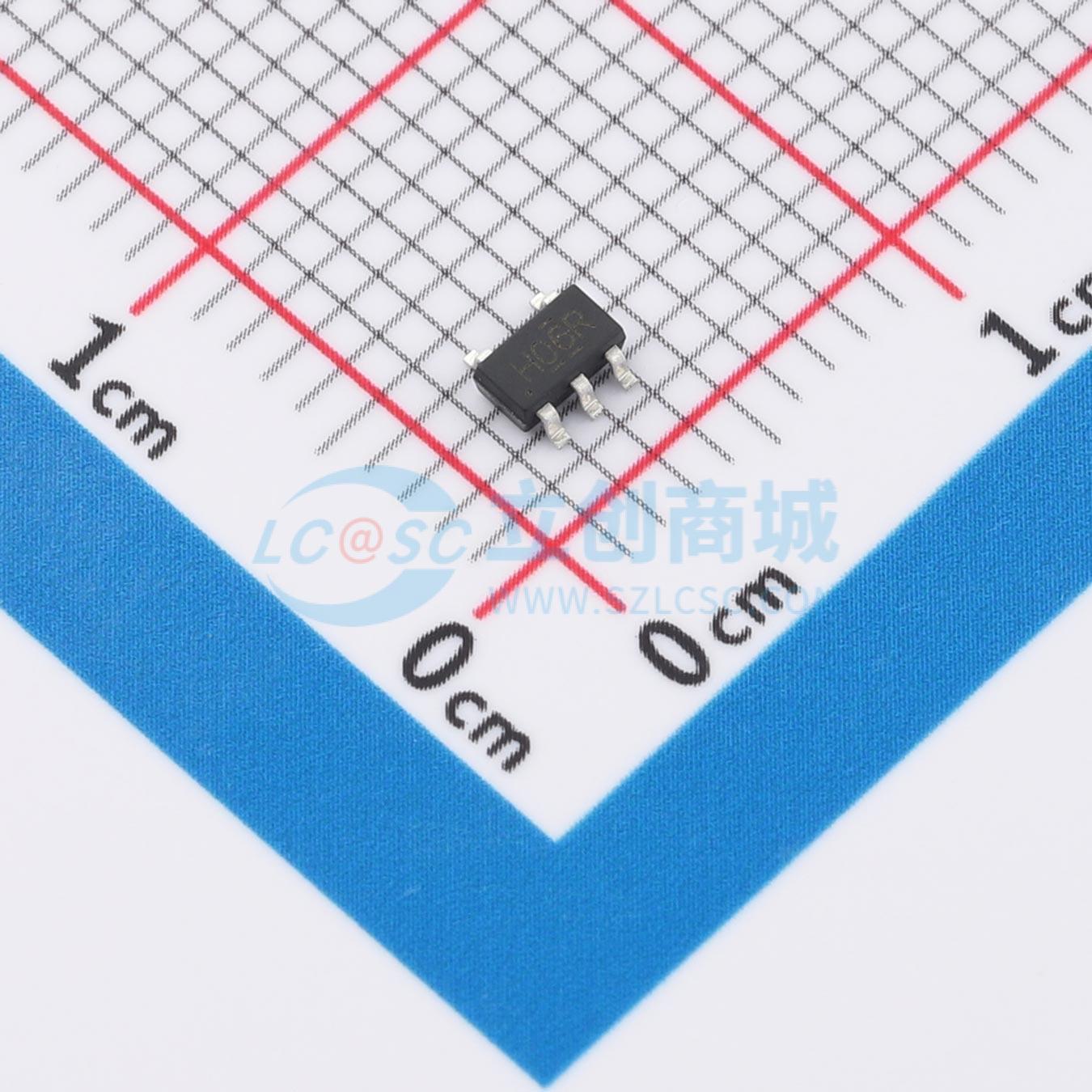

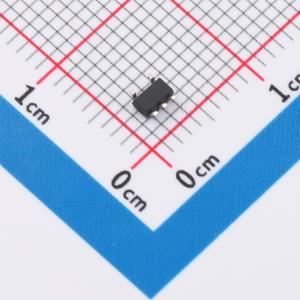

温馨提醒：图片仅供参考，商品以实物为准
TP74AUP1G06S5
低功耗单反相缓冲器/驱动器，带漏极开路输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是单反相缓冲器，具有漏极开路输出，在正逻辑中提供 Y = A(overline) 功能。该器件的输出为漏极开路，可与其他漏极开路输出连接，以实现低电平有效线或或高电平有效线与功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74AUP1G06S5
- 商品编号
- C49333193
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 通道数 | 1 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.6V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV；900mV | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 440mV；100mV；310mV | |
| 传播延迟(tpd) | 6.5ns@3.3V,30pF | |
| 系列 | 74AUP | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 电源关断保护 |
商品概述
U74AUP1G06是一款采用开漏输出的单路反相缓冲器，在正逻辑下实现Y = A（上划线）的功能。该器件的输出为开漏结构，可与其他开漏输出连接，以实现低电平有效的线或或高电平有效的线与功能。
商品特性
- 宽电源电压范围：0.8V ~ 3.6V
- 输入可承受高达3.6V的电压
- IOFF支持部分断电模式
- 低静态功耗；最大I_CC = 0.5μA
- ESD保护性能超过JESD 22标准
- 人体模型：2000V (A114-A)
- 机器模型：200V (A115-A)
- 充电器件模型：1000V (C101)
应用领域
- 音频/视频接收机
- 嵌入式个人电脑
- 固态硬盘
- 无线耳机、键盘和鼠标
