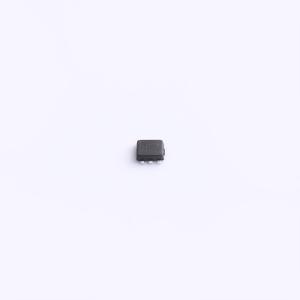

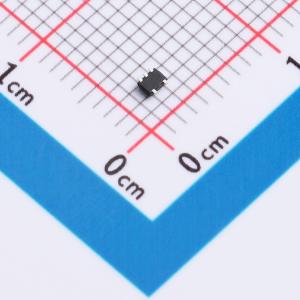

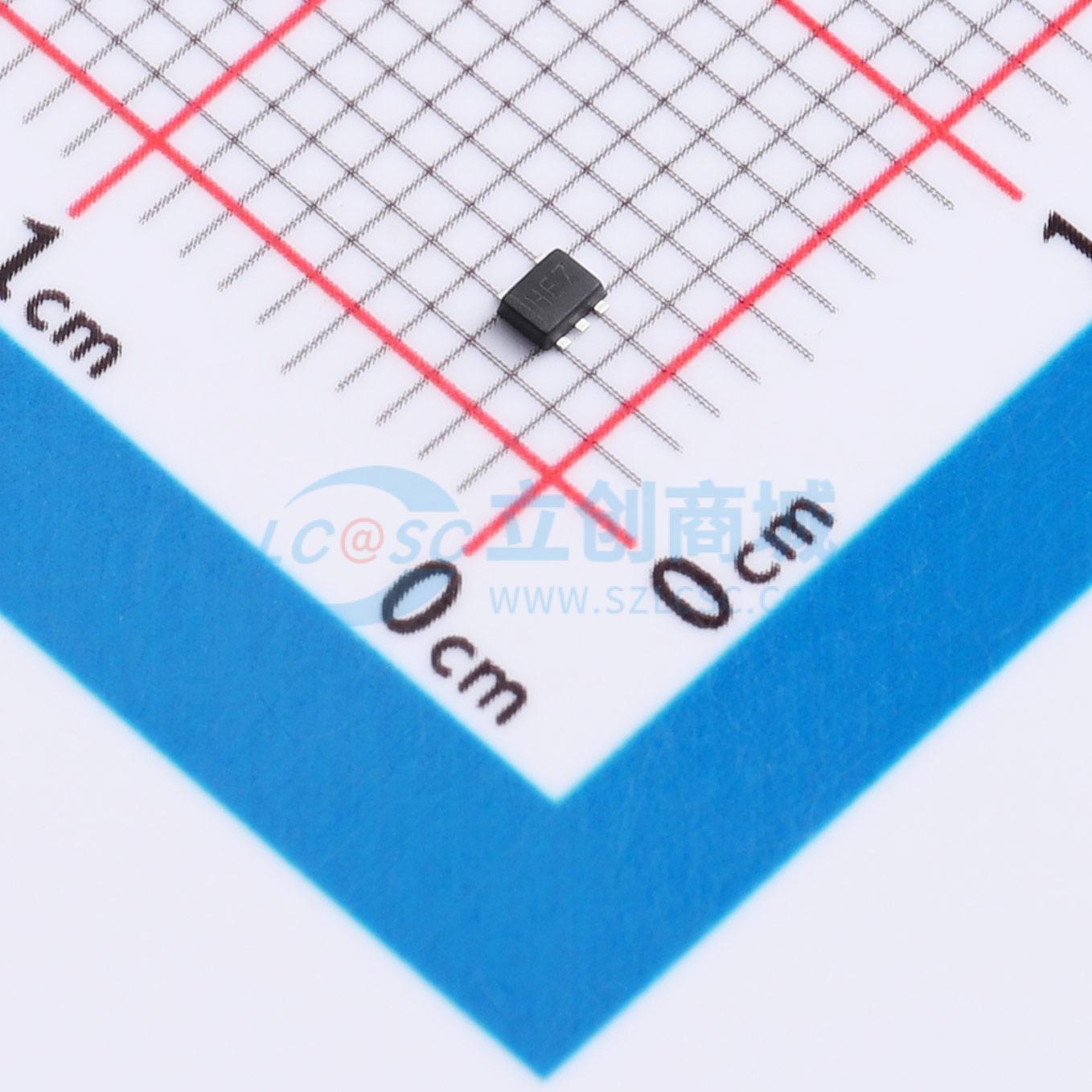

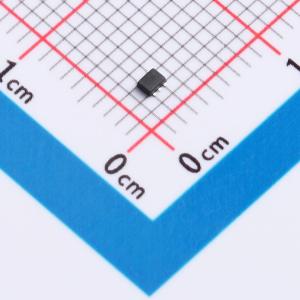

TP74AUP1G08X5
2输入与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一个2输入与门，在正逻辑中提供函数 Y = A•B 或 Y = A(overline) + B(overline)。该器件可确保在整个0.8V至3.6V的VCC范围内实现极低的静态和动态功耗。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP74AUP1G08X5
- 商品编号
- C49333196
- 商品封装
- SOT-553
- 包装方式
- 编带
- 商品毛重
- 0.031381克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 1 | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2V；1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 900mV；700mV | |
| 输出高电平(VOH) | 2.6V | |
| 输出低电平(VOL) | 440mV | |
| 系列 | 74AUP | |
| 传播延迟(tpd) | 4.7ns@3.3V,30pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
TP74AUP1G08是一款2输入与门，在正逻辑中提供函数Y = A·B或Y = A' + B'。该器件确保在0.8V至3.6V的整个VCC范围内具有极低的静态和动态功耗。
商品特性
- 宽电源电压范围，从0.8V至3.6V
- 输入可接受高达3.6V的电压
- IOFF支持部分掉电模式
- 低静态功耗；最大ICC = 0.5μA
- ESD保护超过JESD 22标准：2000-V人体模型、200-V机器模型、1000-V充电器件模型
应用领域
- AV接收器
- 音频底座
- 蓝光播放器与家庭影院
- 嵌入式PC
- 个人数字助理
