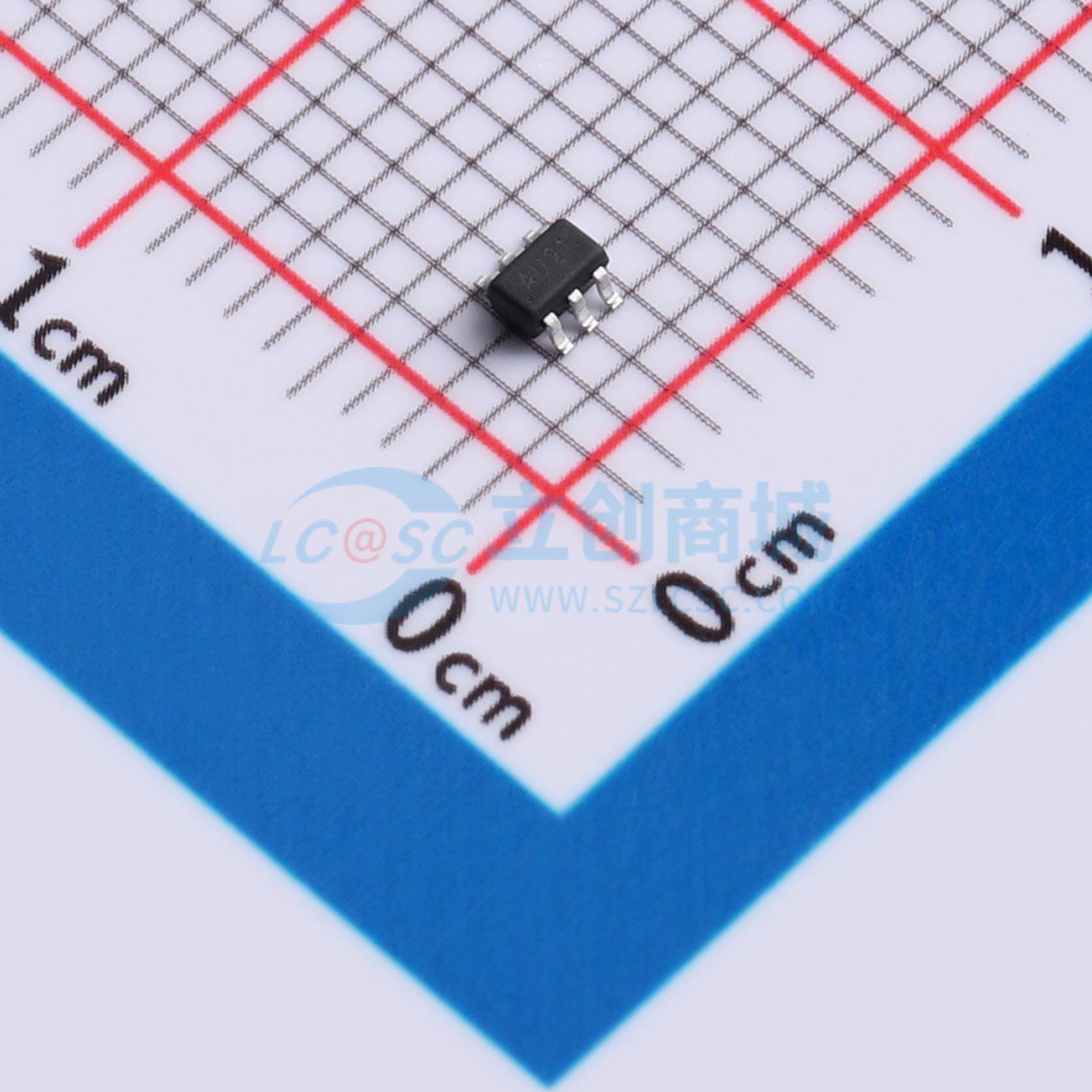

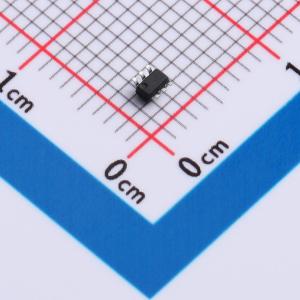

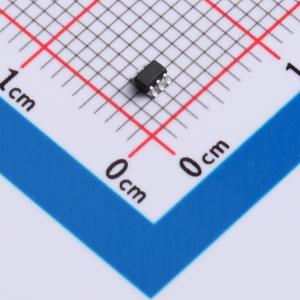

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G18DCKR-TP
1路2通道非反相解复用器，带三态未选中输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款带三态输出的 1 选 2 非反相多路分配器。当选择输入 S 为低电平时，数据从 A（输入）传输到 Y0（输出），Y1（输出）处于高阻抗状态。当选择输入 S 为高电平时，数据从 A（输入）传输到 Y1（输出），Y0（输出）处于高阻抗状态。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SN74LVC1G18DCKR-TP
- 商品编号
- C49333183
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.036812克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 1.65V~5.5V | |
| 输入数/输出数 | 1/2 | |
| 灌电流(IOL) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 32mA | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 2.7ns@5V,15pF | |
| 静态电流(Iq) | 10uA | |
| 功能特性 | 三态输出；输出使能高阻 |
商品概述
SN74LVC1G18是一款具有三态输出的1选2非反相解复用器。当选择输入S为低电平时，数据从A（输入）传递至Y0（输出），而Y1（输出）处于高阻态。当选择输入S为高电平时，数据从A（输入）传递至Y1（输出），而Y0（输出）处于高阻态。
商品特性
- 宽电源电压范围：1.65V 至 5.5V
- 输入可耐受高达5.5V的电压
- 在3.3V电压下提供±24mA输出驱动能力
- 低功耗，Icc = 10 μA（最大值）
- ESD保护性能超过JESD 22标准：2000-V人体放电模型（A114-A）、200-V机器模型（A115-A）、1000-V带电器件模型（C101）
应用领域
- 音频底座
- 蓝光播放器和家庭影院
- 嵌入式个人电脑
- 个人数字助理
- 电信/服务器AC/DC电源：单控制器：模拟和数字
