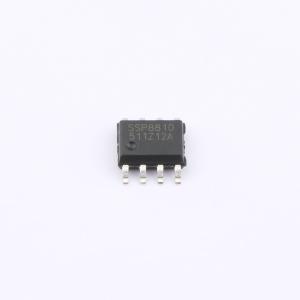

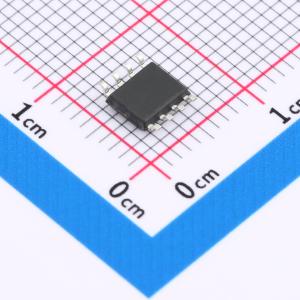

SSP8810SR
有刷直流电机驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低压直流马达驱动芯片
- 品牌名称
- Siproin(上海矽朋)
- 商品型号
- SSP8810SR
- 商品编号
- C49331820
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1541克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | - | |
| 输出电流 | 1A | |
| 峰值电流 | - | |
| 工作电压 | 2V~6.8V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 370mΩ；340mΩ；470mΩ；240mΩ；390mΩ；490mΩ；220mΩ；320mΩ | |
| 静态电流(Iq) | 100nA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 主动制动功能 |
商品概述
SSP8810是一款专为低压工作系统设计的低压直流电机驱动芯片。它集成了4个低电阻MOS管，具备正转、反转、制动和停止功能。芯片内置温度保护功能，当输出发生短路时，输出电流瞬间增大，电路功耗急剧上升，芯片温度迅速升高。当芯片温度超过内部温度保护电路设定的最高温度点时，内部电路将关闭内置的功率开关管，从而切断负载电流。
商品特性
- 工作电压范围：2.0-6.8V
- 低工作电流（典型值 38μA@3.6V）
- 低待机电流（典型值 0.1μA）
- 持续工作电流 1.0A
- 集成迟滞效应的热保护功能
- 封装：DFN8 (2×2)， SOP8， SOT23-6
应用领域
- 消费产品
- 水表和燃气表产品
- 玩具
- 电动牙刷
