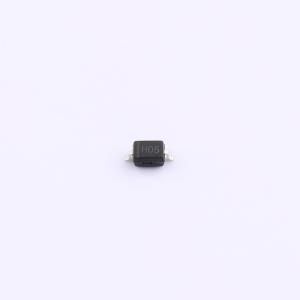

温馨提醒：图片仅供参考，商品以实物为准
PTVSHC3D5VU-HXY
单线单向瞬态电压抑制器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 该静电和浪涌保护器件为单向设计，具备140A的峰值脉冲电流（IPP）承受能力，可高效抑制静电放电及瞬态电压带来的冲击。其反向工作电压为5V（VRWM），适用于标准逻辑电平电路的防护需求。器件采用单通道布局，结电容（CJ）为980pF，适合用于低速信号线或电源线路的保护。该产品广泛应用于便携式电子设备、通信模块以及各类通用电器中的敏感电路保护，能够在复杂电磁环境中提供稳定可靠的电气防护性能。
- 商品型号
- PTVSHC3D5VU-HXY
- 商品编号
- C49318000
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.019799克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 140A@8/20us | |
| 峰值脉冲功率(Ppp) | 2.8kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 8V | |
| 反向电流(Ir) | 1uA | |
| 类型 | TVS | |
| Cj-结电容 | 1050pF |
商品概述
PTVSHC 3D5VU TVS 二极管专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。它具有出色的电气特性，如低钳位电压、低泄漏电流和高浪涌能力。该二极管旨在保护连接到电源线的敏感电子元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击造成的过应力影响。 PTVSHC3D5VU 采用 SOD - 323 封装，可保护一条单向线路。根据 IEC61000 - 4 - 2 标准，它可提供高达±30kV（接触和空气放电）的静电放电保护；根据 IEC61000 - 4 - 5 标准，可用于保护 USB 电压总线引脚（8/20μs）。
商品特性
- 高速数据线瞬态保护 IEC 61000 - 4 - 2（ESD）±30kV（接触）
- ±30kV（空气）
- 峰值功耗：2800W（8/20μs）
- 工作电压：5V
- 低泄漏电流
- 低钳位电压
- 固态硅雪崩技术
应用领域
-电源线-个人数字助理(PDA)-基于微处理器的设备-笔记本电脑、台式电脑和服务器-手机及配件-便携式电子设备-外设
