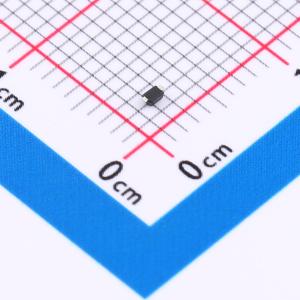

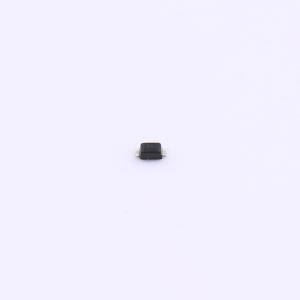

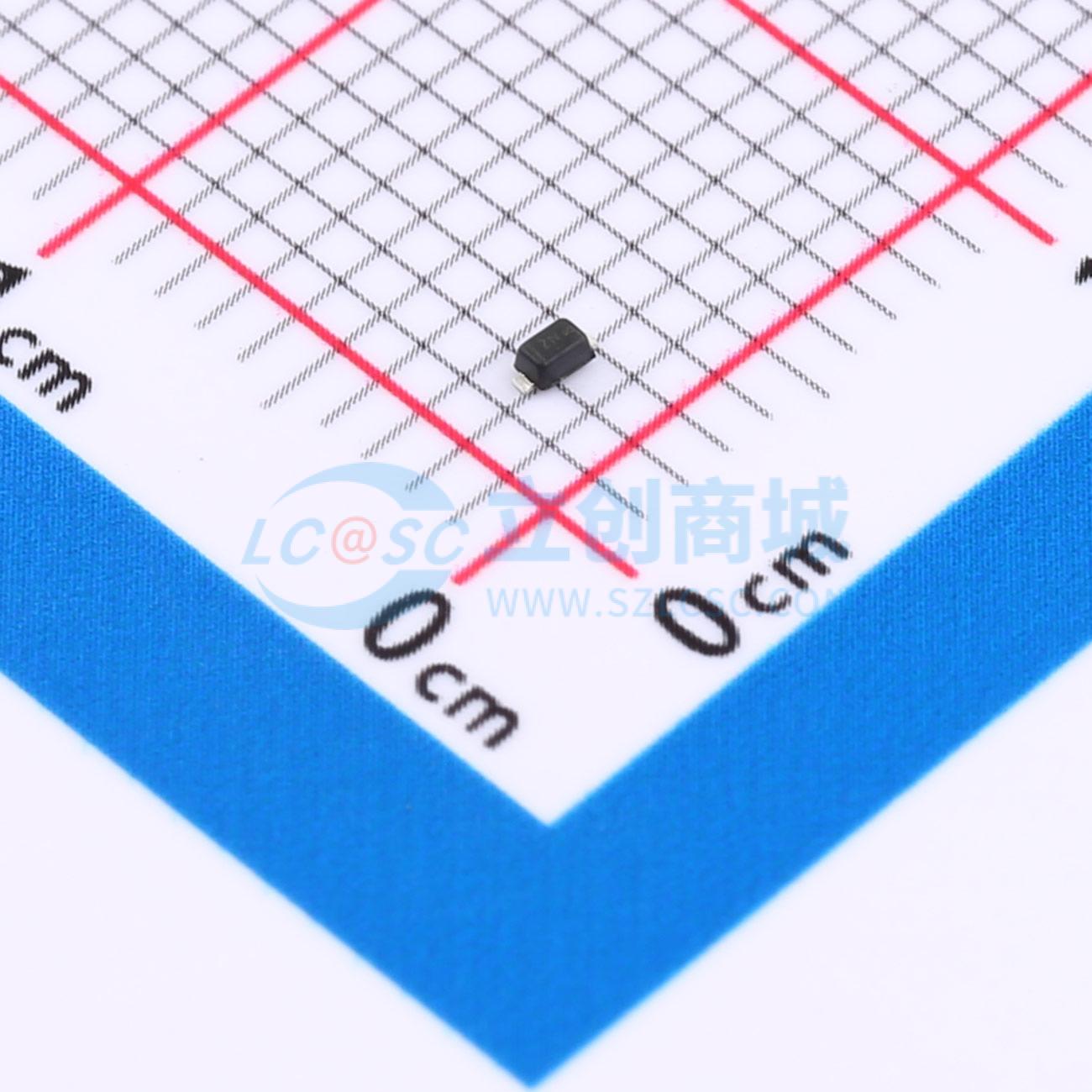

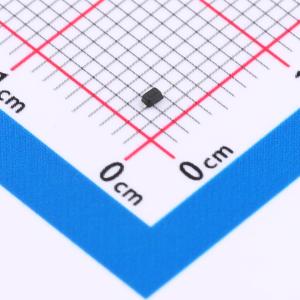

PESD15VS1UB-HXY
单向 15V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该静电和浪涌保护器件采用单向（Uni）结构，专为敏感电子电路的瞬态电压防护设计。其工作峰值反向电压（VRWM）为15V，适用于中低电压信号线路的稳定保护。器件可承受最高4A的峰值脉冲电流（IPP），有效吸收静电放电及雷击引起的浪涌能量。结电容（CJ）为28pF，支持高频信号传输应用。单通道（1通道）设计使其广泛应用于通信接口、消费类电子产品及便携设备中的精密电路防护。
- 商品型号
- PESD15VS1UB-HXY
- 商品编号
- C49318009
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.015772克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | - | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压(VBR) | 16V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | - | |
| 类型 | ESD | |
| Cj-结电容 | 28pF |
商品概述
PESD15VS1UB旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些元件非常适合在电路板空间有限的设计中用于静电放电保护。由于其尺寸小，它适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。
商品特性
- IEC61000 - 4 - 2 4级静电放电保护
- 保护单向输入/输出（I/O）线路
- 低钳位电压 工作电压：15V
- 低泄漏电流
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
- 外设
- 寻呼机
